[AutoCAD] 220514 학습일기

3D다.



1.

3D 스프링을 그릴 수 있다.



명령어는 helix  (헬릭스)



아니면

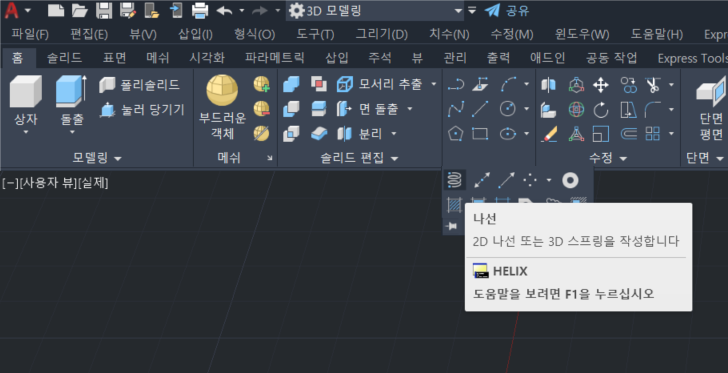

리본메뉴 > 홈 > 그리기 > 나선

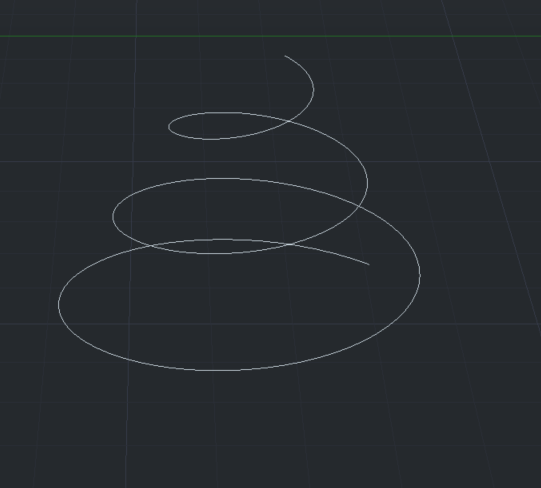

헬릭스를 이용해 간단한 3D 나선을 만들어봤다.

명령: HELIX
회전 수 = 3.0000       비틀기=CCW
기준 중심점 지정:
밑면 반지름 지정 또는 [지름(D)] <1.0000>:
상단 반지름 지정 또는 [지름(D)] <25.5880>:
나선 높이 지정 또는 [축 끝점(A)/회전(T)/회전 높이(H)/비틀기(W)] <1.0000>:

여기서 2D 나선으로 만들고 싶다면 높이를 0으로 설정해주면 된다.





2.

sweep의 이런 저런 기능을 알아보자.



ⓐ 정렬(A): 스윕할 객체를 경로에 수직으로 정렬할지 여부를 지정한다.

예(Y) 면 스윕할 객체가 경로와 같은 평면에 있는 경우 자동으로 경로에 수직으로 이동하여 객체가 그려진다.



Y를 눌렀을 때와 N을 눌렀을 때의 차이를 비교해보자.



먼저 Y

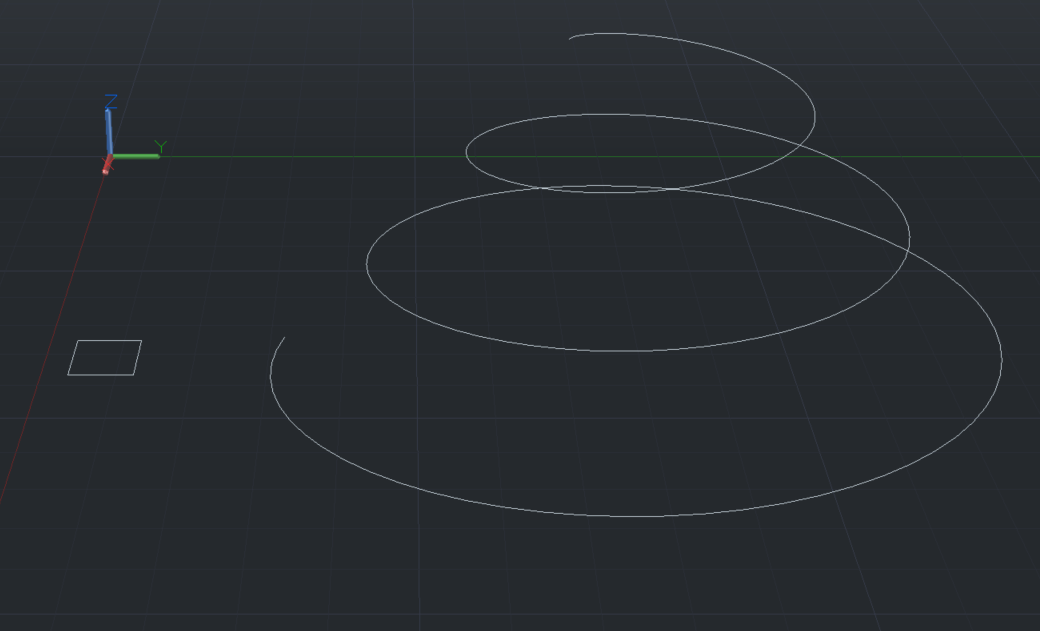

스윕하기 전 모습이다.

rectang을 3D나선 경로를 따라 스윕시킬 것이다.

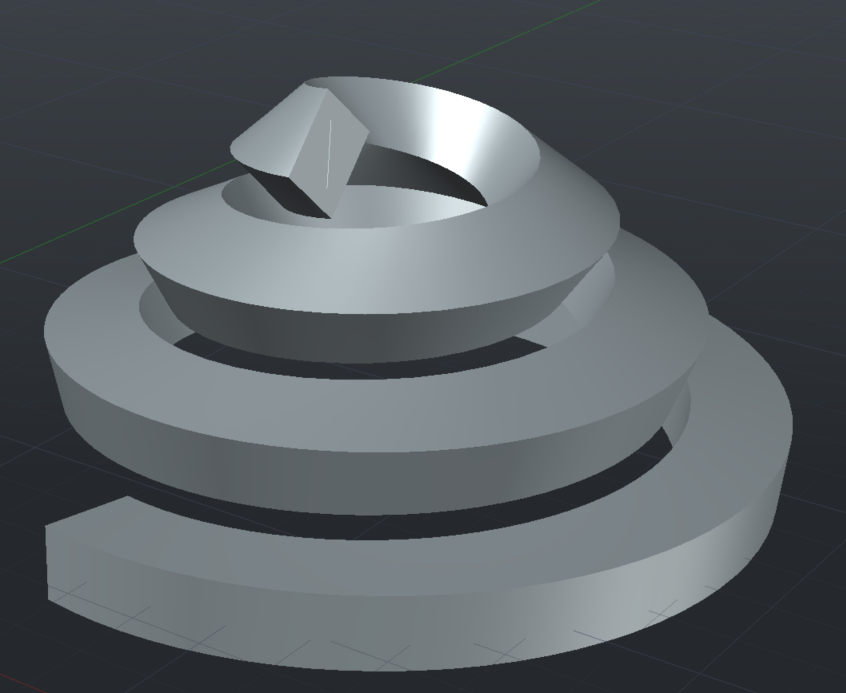

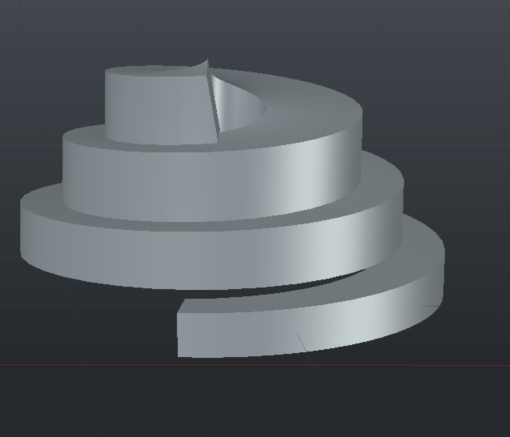

결과물은 위와 같다.

명령: SWEEP
현재 와이어프레임 밀도:  ISOLINES=4, 닫힌 윤곽 작성 모드 = 솔리드
스윕할 객체 선택 또는 [모드(MO)]: 1개를 찾음
스윕할 객체 선택 또는 [모드(MO)]:
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]: A
스윕하기 전에 스윕 객체를 경로에 직교가 되게 정렬 [예(Y)/아니오(N)]<예(Y)>:
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]

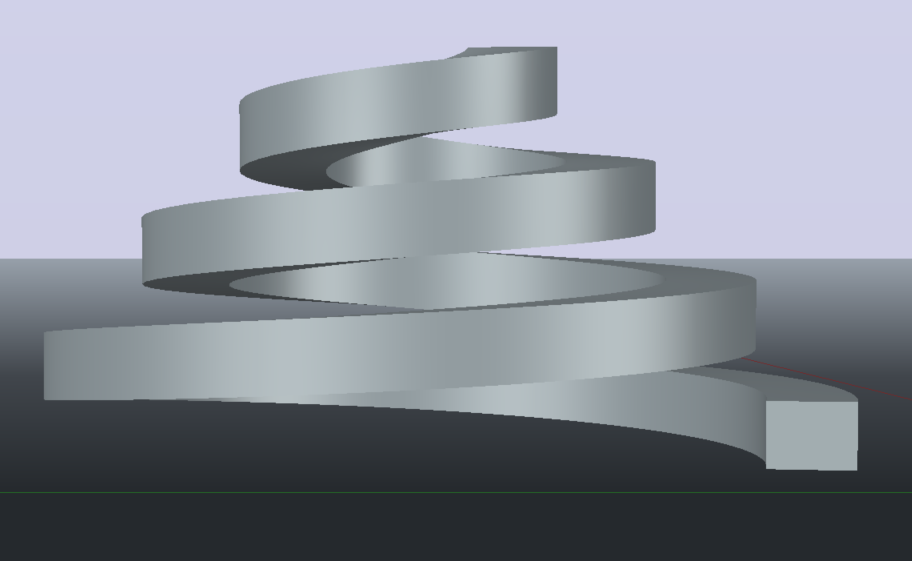

이젠 N을 해보자. (초기 조건은 동일)

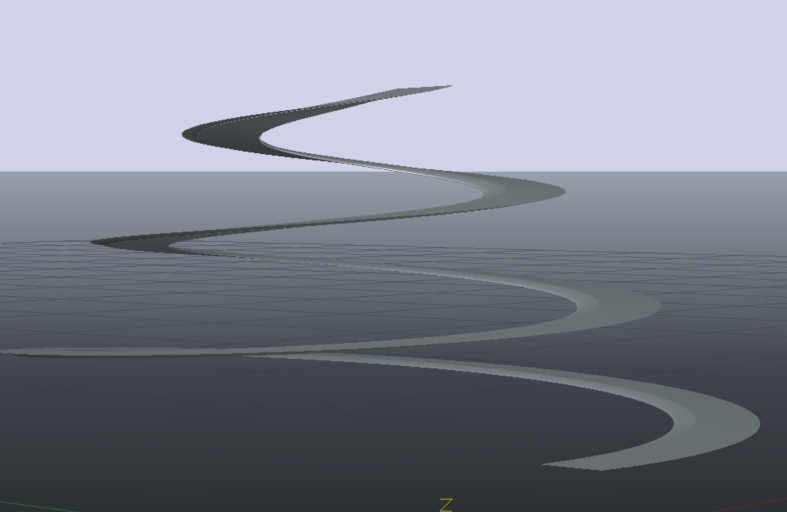

완전 평행하게 그려졌다.. ㅋㅋ

뭔가 종이를 나선형으로 잘라서 위로 당긴 느낌?



차이를 알 것 같다.

---

ⓑ 축척(scale): 축척을 n(양수)로 설정할 경우 스윕 객체가 경로 끝부분에서 n배가 된다.



ex1) 축척비율을 0.5로 설정

명령: SWEEP
현재 와이어프레임 밀도:  ISOLINES=4, 닫힌 윤곽 작성 모드 = 솔리드
1개를 찾음
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]: S
축척 비율 입력 또는 [참조(R)/표현식(E)]<1.0000>: 0.5
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]:

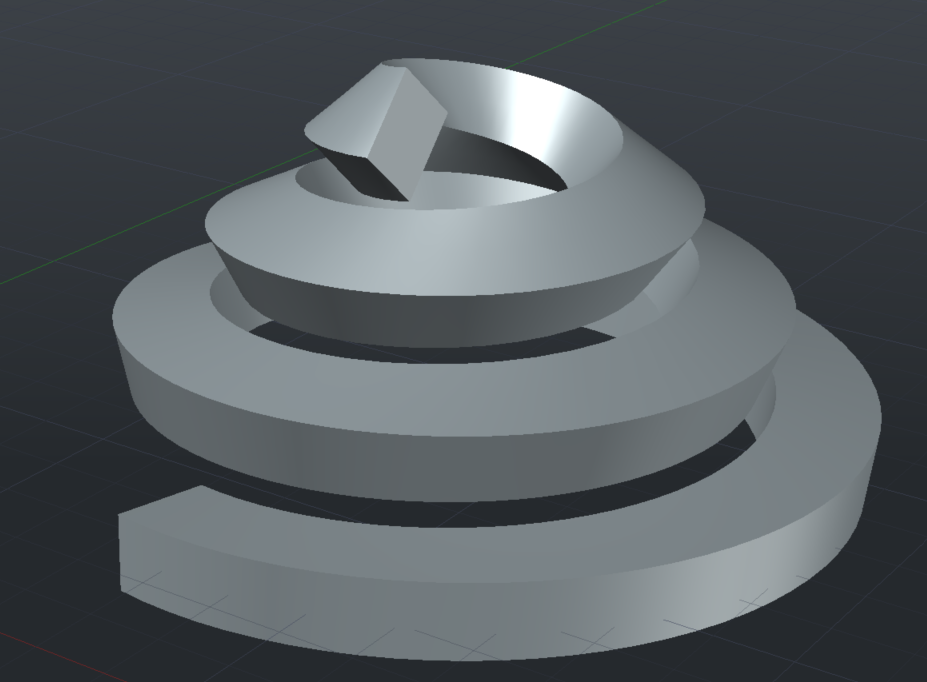

끝부분에서 직사각형이 확실히 작아진 것을 볼 수 있다.



ex2) 축척비율을 2로 설정

명령: SWEEP
현재 와이어프레임 밀도:  ISOLINES=4, 닫힌 윤곽 작성 모드 = 솔리드
1개를 찾음
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]: S
축척 비율 입력 또는 [참조(R)/표현식(E)]<1.0000>: 2
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]:

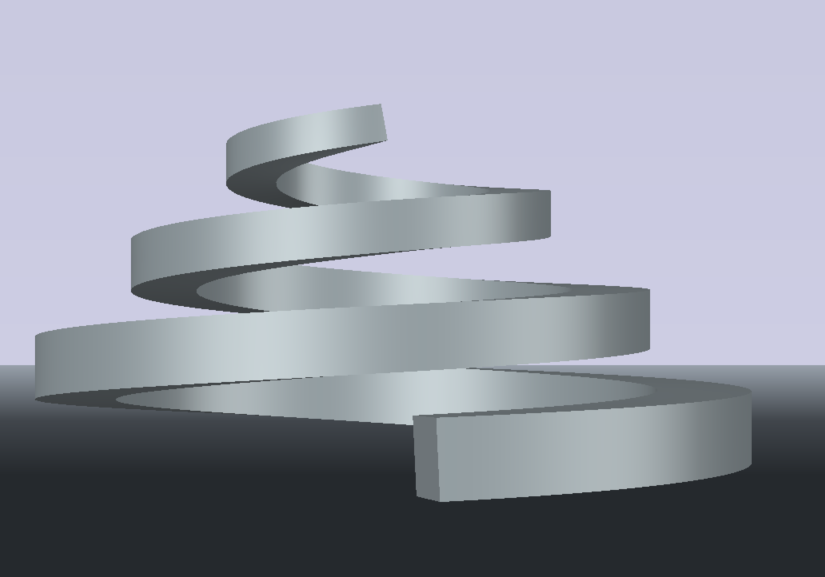

끝부분에서 직사각형이 엄청 커졌다.

---

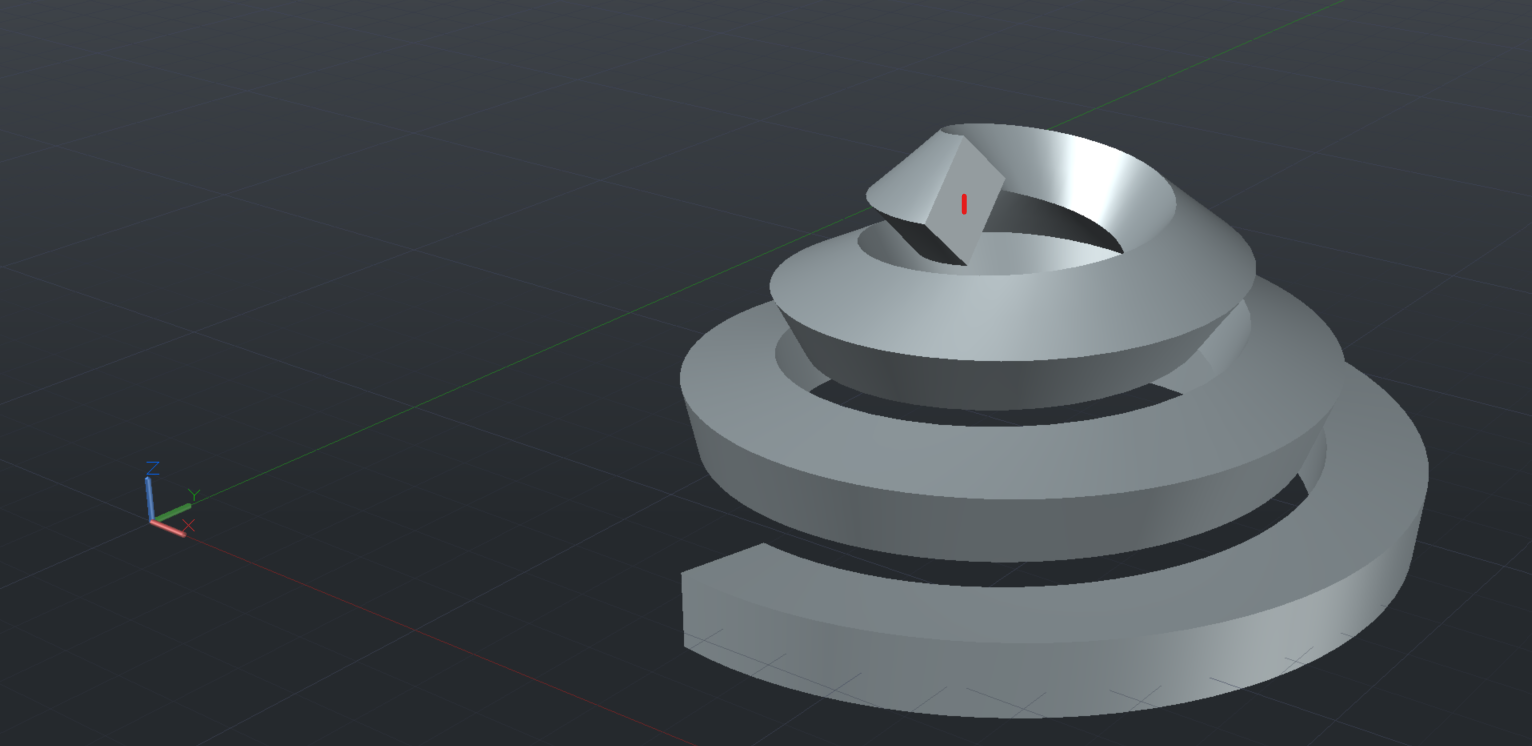

ⓒ비틀기(T): 스윕할 객체를 회전시킨다. 비틀기 값이 θ이면 스윕할 객체가 경로 끝부분에서 θ도 회전된다.



ex) 비틀기각도를 45도로 설정

명령: SWEEP
현재 와이어프레임 밀도:  ISOLINES=4, 닫힌 윤곽 작성 모드 = 솔리드
1개를 찾음
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]: T
비틀기 각도 입력 또는 비평면형 스윕 경로에 뱅킹 허용 [뱅크(B)/표현식(EX)]<0.0000>: 45
스윕 경로 선택 또는 [정렬(A)/기준점(B)/축척(S)/비틀기(T)]:





3. 동적  UCS

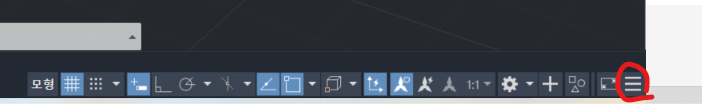

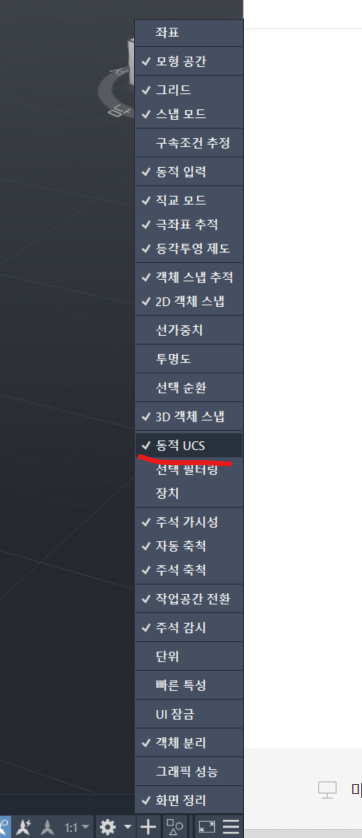

상태표시 막대에서 맨 왼쪽에 삼선을 클릭해주자.

그리고

동적 UCS를 클릭해주면

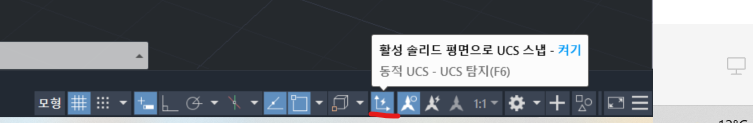

아래와 같이 동적 UCS 아이콘이 상태 표시 막대에 생긴다.

여기서 저 빨간색으로 밑줄 친 아이콘을 켜주면 동적 UCS가 실행된다.



그렇다면 동적 UCS는 무엇이냐..

동적 UCS는 객체를 작성하는 동안 UCS의 XY 평면을 3D객체의 면에 임시로 정렬한다.

그런데 이렇게만 말해서는 느낌이 잘 안 온다.



예를 들어보자.

만약에

이런 도형이 있다고 하자.

그리고 1이라고 쓰여진 면에 선을 그리고 싶다고 하자.(1이라고 쓰여진 면을 '1면'이라고 하자)



1면은 현재 UCS의 XY평면에 위치하지 않으므로 1면 위에 선을 그리고 싶다면 UCS를 변경해주어야 한다.



동적 UCS를 꺼놓은 상태에서, UCS를 변경해주지 않고 무작정 1면에 선을 그리려고 한다면,

선이 이상하게 그려질 것이다. 왜냐하면 여기서 선은 XY평면 위에만 그려지기 때문이다.



그래서 등장한 것이 동적 UCS이다.

동적 UCS를 키면 UCS를 굳이 바꿔주지 않아도 잠시동안 UCS의 XY평면을 3D 객체의 면에 임시로 정렬한다.



이제 동적 UCS를 키고 그려보자.

그러면 이렇게 잘 그려진다. (흰색 선이다. 눈을 크게 뜨고 보면 보인다.)

명령: LINE
첫 번째 점 지정:  <동적 UCS 켜기>
다음 점 지정 또는 [명령 취소(U)]:
다음 점 지정 또는 [명령 취소(U)]:



잘 쓰면 굉장히 유용한 기능일 것 같다.





4.

UCS에서 면을 택하면 선택한 지점에서 가까운 끝점이 원점으로 설정된다.





5.

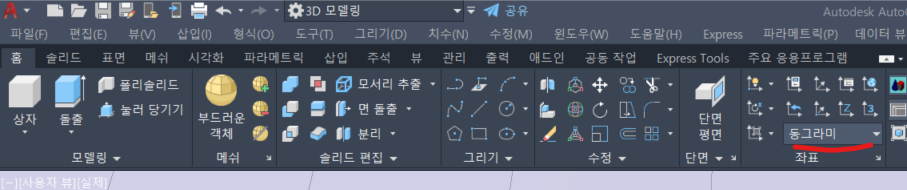

내가 만든 UCS를 저장하면 (동그라미 라고 저장했음)

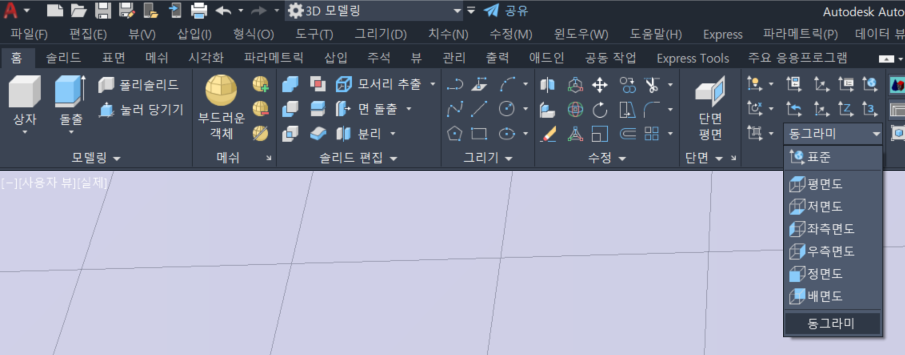

리본 메뉴 > 홈 > 좌표에

이렇게 뜬다.





6.

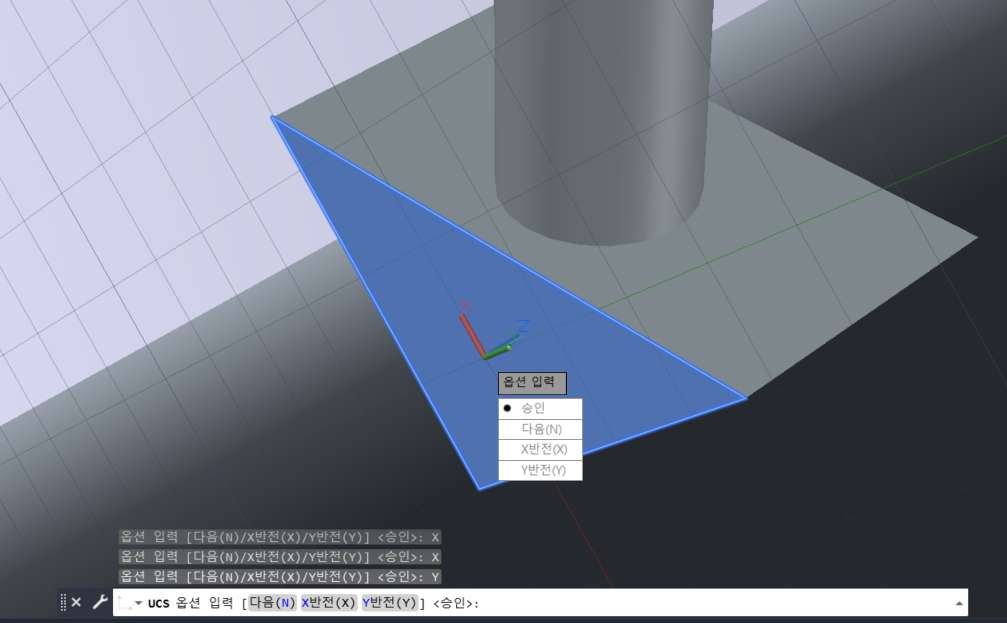

UCS 설정할 때

이런 X반전/Y반전 옵션이 뜬다.

X반전은 x축을 기준으로(즉, X축은 가만히) y축,Z축이 움직이고

Y반전은 y축을 기준으로(y축은 가만히) x축,z축이 움직인다.
