[AutoCAD] 220518 학습 일기

1.

filletedge와 chamferedge는 짝꿍이다.

filletedge는 둥그렇게 만들어주고

chamferedge는 뾰족하게 깎는다.



chain으로 filletedge, chamferedge를 하면 여러개의 모서리를 선택만 하는 거라서 별 문제는 없다.

그러나 loop는 면 자체를 선택해야하는 것이기 때문에 처음에는 엥 스럽다.

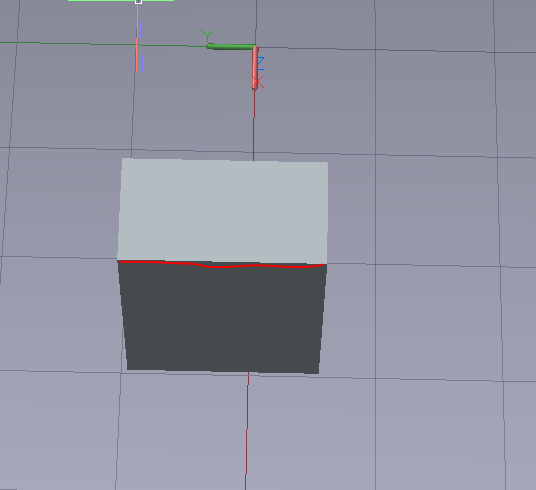

이런 박스가 있다고 하자.

filletedge를 실행하고 loop를 선택하고 빨간색 모서리를 선택했다.

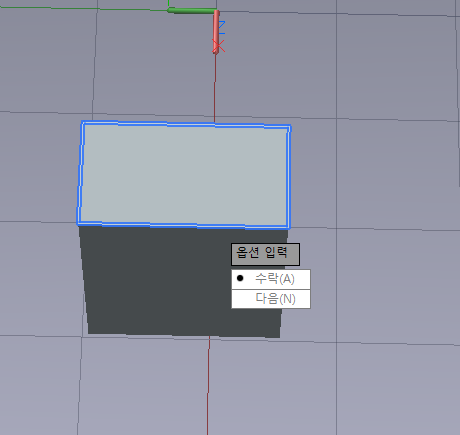

그러면 빨간색 모서리를 포함하는 면 중에서 위쪽 면만 표시한다.

여기서 아래쪽 면을 표시하고 싶으면 [다음]을 눌러주면 된다.

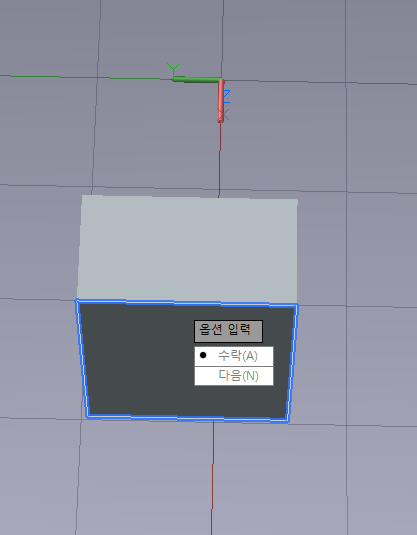

그러면 이렇게 아래쪽 면을 표시한다.



나는 아래쪽 면의 모서리를 전부 filletedge해주고 싶으므로 여기서 수락을 눌렀다.

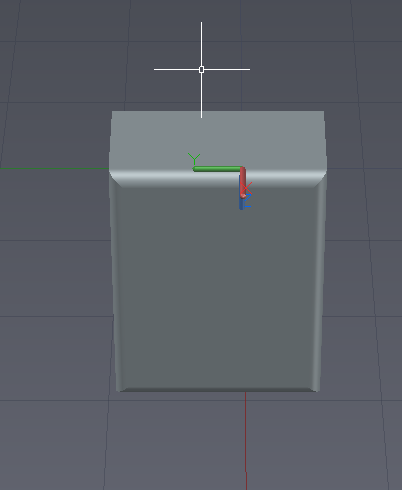

그러면 이렇게 빨간색 모서리를 포함하는 아래쪽 면의 모서리들이 전부 filletedge된다.
