1. 돌출(Extrude) vs 눌러당기기(presspull)

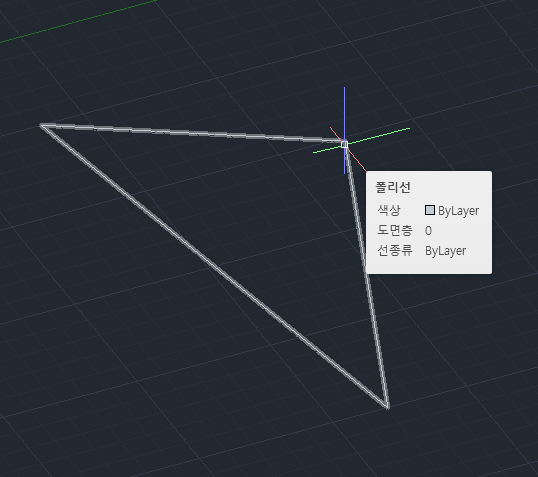

이런 폴리선이 하나 있다고 하자.
여기서 돌출을 선택하면(아래는 기본 설정)
명령: _extrude
현재 와이어프레임 밀도: ISOLINES=4, 닫힌 윤곽 작성 모드 = 솔리드
돌출할 객체 선택 또는 [모드(MO)]: _MO 닫힌 윤곽 작성 모드 [솔리드(SO)/표면(SU)] <솔리드>: _SO
돌출할 객체 선택 또는 [모드(MO)]: 1개를 찾음
돌출할 객체 선택 또는 [모드(MO)]:
돌출 높이 지정 또는 [방향(D)/경로(P)/테이퍼 각도(T)/표현식(E)] <53.2473>:

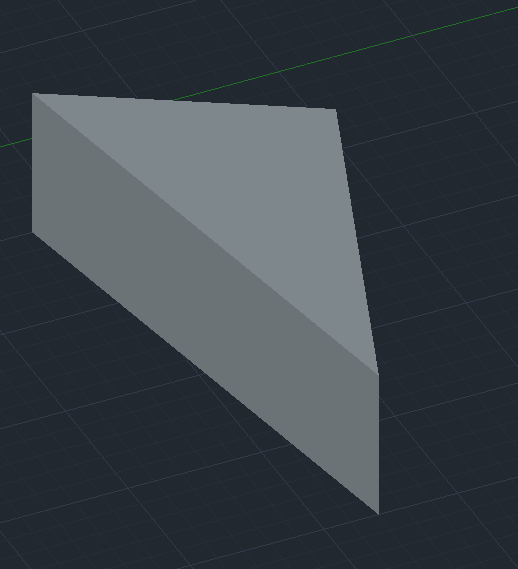

이렇게 안이 꽉 채워진 솔리드가 나온다.
물론 이 경우 solid를 할지, surface를 할지 선택이 가능하다.
근데 아까 폴리선에서
눌러당기기(presspull)을 선택하면
명령: _presspull
객체 또는 경계 영역 선택:
돌출 높이 지정 또는 [다중(M)]:
돌출 높이 지정 또는 [다중(M)]:
1개의 돌출이 작성됨
객체 또는 경계 영역 선택

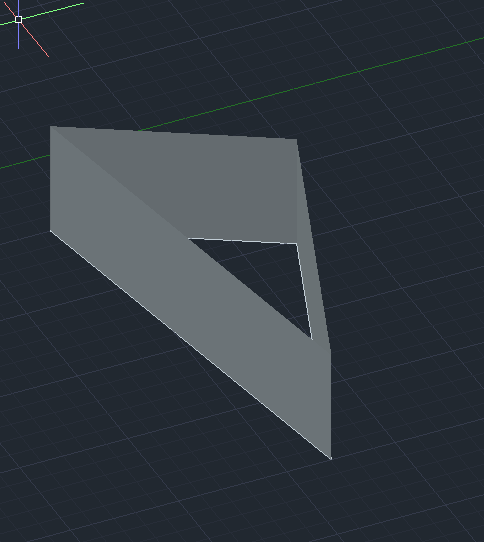

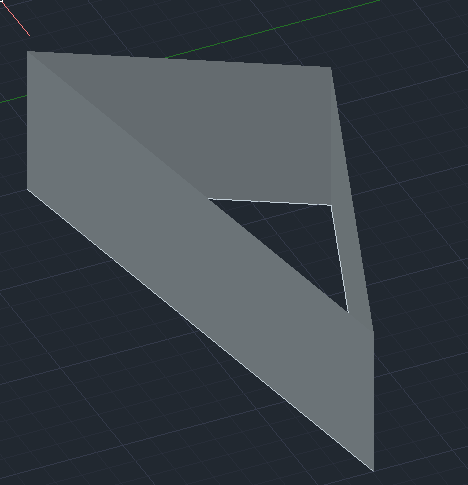

이렇게 surface의 형태로 나타난다.
presspull을 택하면 solid로 할지 surface로 할지 선택할 수 없다.
**extrude에서 surface를 선택할 경우(위와 동일한 폴리선에서 시작)
돌출할 객체 선택 또는 [모드(MO)]: mo
닫힌 윤곽 작성 모드 [솔리드(SO)/표면(SU)] <솔리드>: SU
돌출할 객체 선택 또는 [모드(MO)]: 1개를 찾음
돌출할 객체 선택 또는 [모드(MO)]:
돌출 높이 지정 또는 [방향(D)/경로(P)/테이퍼 각도(T)/표현식(E)] <64.8408>:
아까 눌러당기기를 했을 때와 똑같아진다.
2. polysolid
명령: POLYSOLID
높이 = 80.0000, 폭 = 5.0000, 자리맞추기 = 중심
시작점 지정 또는 [객체(O)/높이(H)/폭(W)/자리맞추기(J)] <객체>: h
높이 지정 <80.0000>: 100
높이 = 100.0000, 폭 = 5.0000, 자리맞추기 = 중심
시작점 지정 또는 [객체(O)/높이(H)/폭(W)/자리맞추기(J)] <객체>: w
폭 지정 <5.0000>: 50
높이 = 100.0000, 폭 = 50.0000, 자리맞추기 = 중심
시작점 지정 또는 [객체(O)/높이(H)/폭(W)/자리맞추기(J)] <객체>:
다음 점 지정 또는 [호(A)/명령 취소(U)]:
다음 점 지정 또는 [호(A)/명령 취소(U)]:
다음 점 지정 또는 [호(A)/닫기(C)/명령 취소(U)]:
다음 점 지정 또는 [호(A)/닫기(C)/명령 취소(U)]:

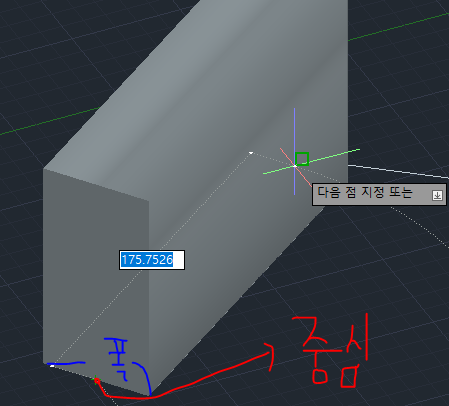

이렇게 자리맞추기= 중심
으로 되어있으면 중심을 기준으로 폭/2 만큼이 양쪽으로 퍼진 구조다.
3.
presspull은 벡터의 개념이 포함되어 있다.

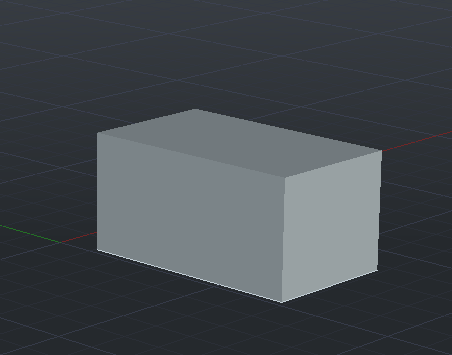

이런 상자가 있다.
presspull은 마우스로 그냥 뚝딱 늘렸다가 줄였다가 할 수 있지만 당기고 누르는 높이를 지정할 수도 있다.

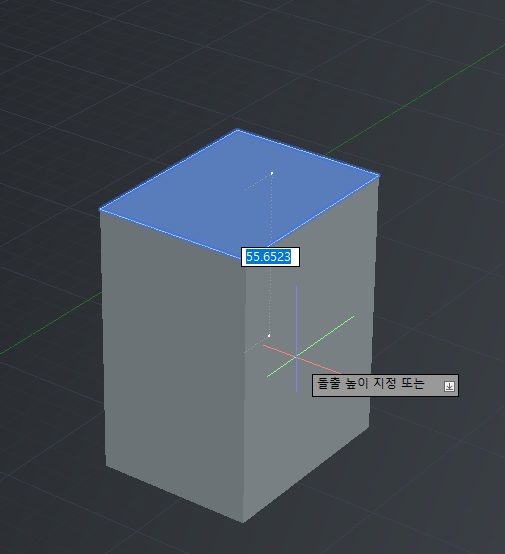

위와 같이
마우스커서가 원래 높이보다 위에 있는 상태에서
[돌출 높이 지정]에 양수를 입력하면 위로 올라가고
음수를 입력하면 아래로 눌린다.
반대로 위와 같이
마우스커서가 원래 높이보다 아래에 있는 상태에서
[돌출 높이 지정]에 양수를 입력하면 아래로 눌려지고
음수를 입력하면 위로 올라간다.
벡터 개념이 들어간 듯하다.
4.
비주얼 스타일도 자기가 정할 수 있다.

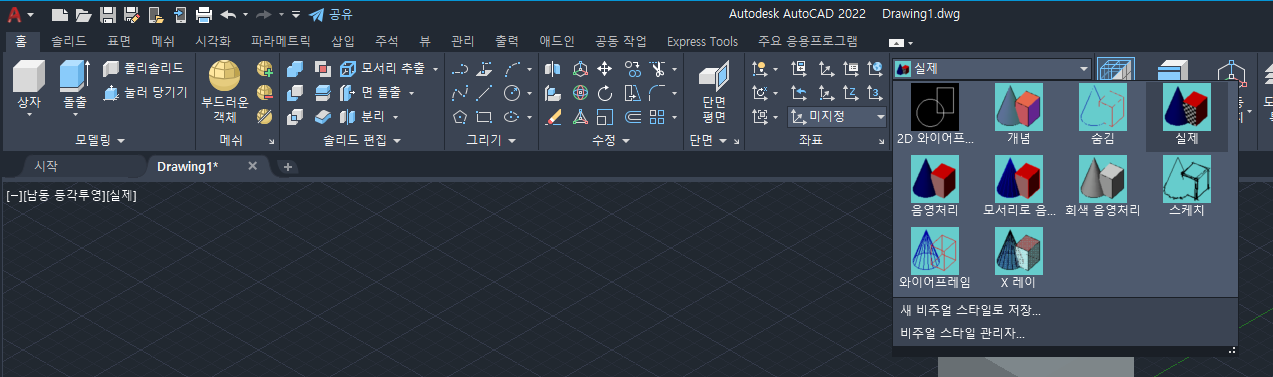

리본메뉴> 홈> 뷰 >
여기서 이렇게 바꿀 수 있다.

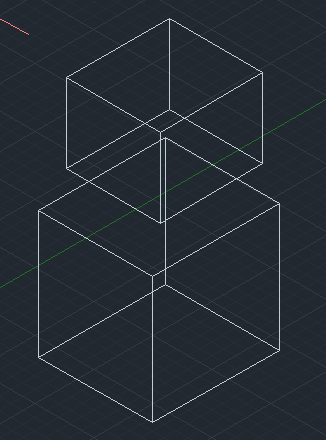

기본 설정값은 [실제]인데 [2D 와이어프레임]으로 바꾸면
이렇게도 볼 수 있다.
5.
extrude에서 방향을 정할 때
돌출 방향은 스윕 곡선의 평면에 평행해야 한다.
평행한 방향으로 시작점, 끝점 지정 안하면
돌출 방향이 스윕 곡선의 평면에 평행합니다.
이라는 경고 메시지가 뜬다.
명령: EXTRUDE
현재 와이어프레임 밀도: ISOLINES=4, 닫힌 윤곽 작성 모드 = 표면
돌출할 객체 선택 또는 [모드(MO)]: 1개를 찾음
돌출할 객체 선택 또는 [모드(MO)]:
돌출 높이 지정 또는 [방향(D)/경로(P)/테이퍼 각도(T)/표현식(E)] <334.3420>: D
방향의 시작점 지정:
방향의 끝점 지정:
이런 경우였다.
