[AutoCAD] 220508 학습일기

오늘은 3D 처음!!



찐 처음은 아니지만 처음 해본다는 마음으로..



1. 세팅

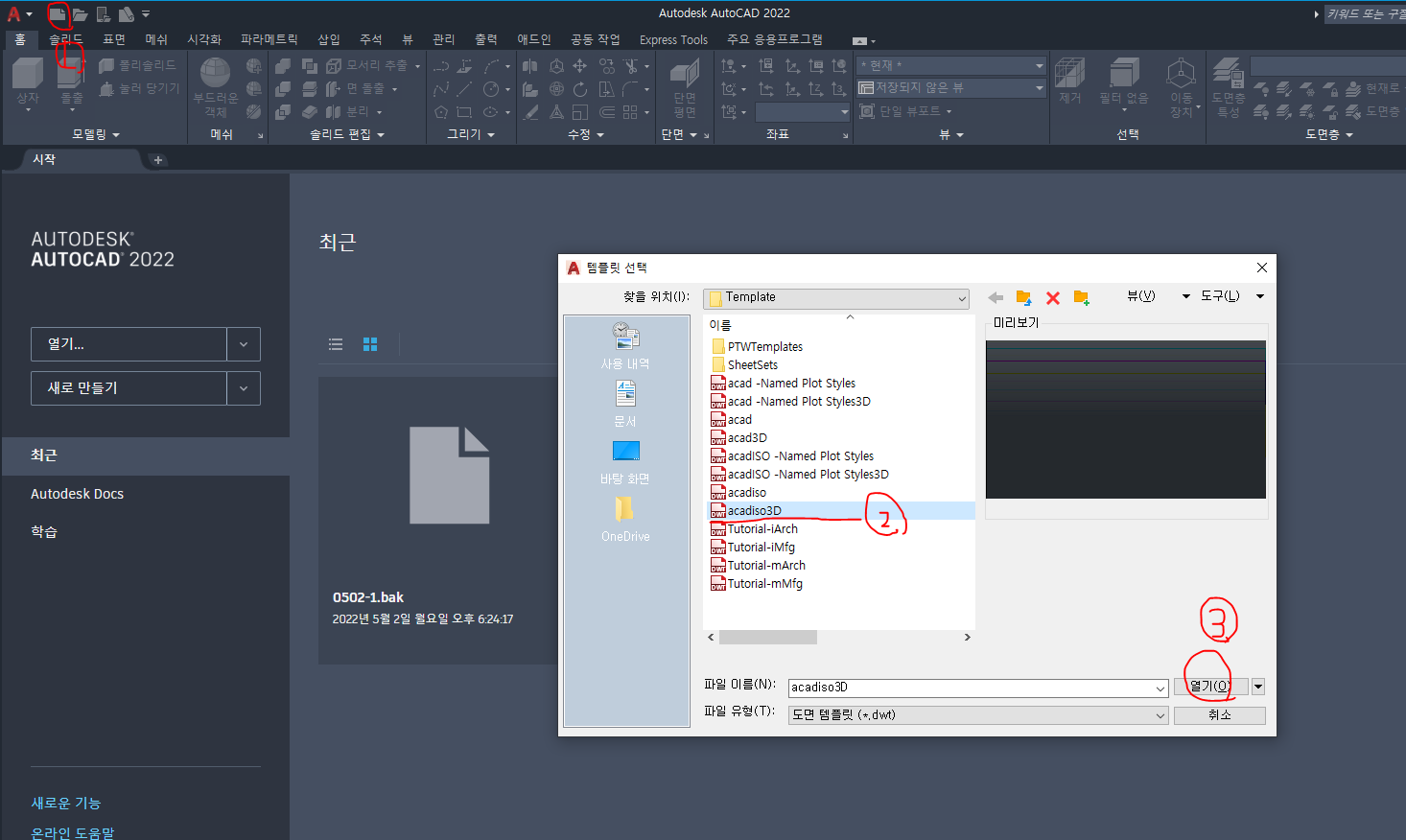

먼저 acadiso 3D 템플릿을 열어준다.

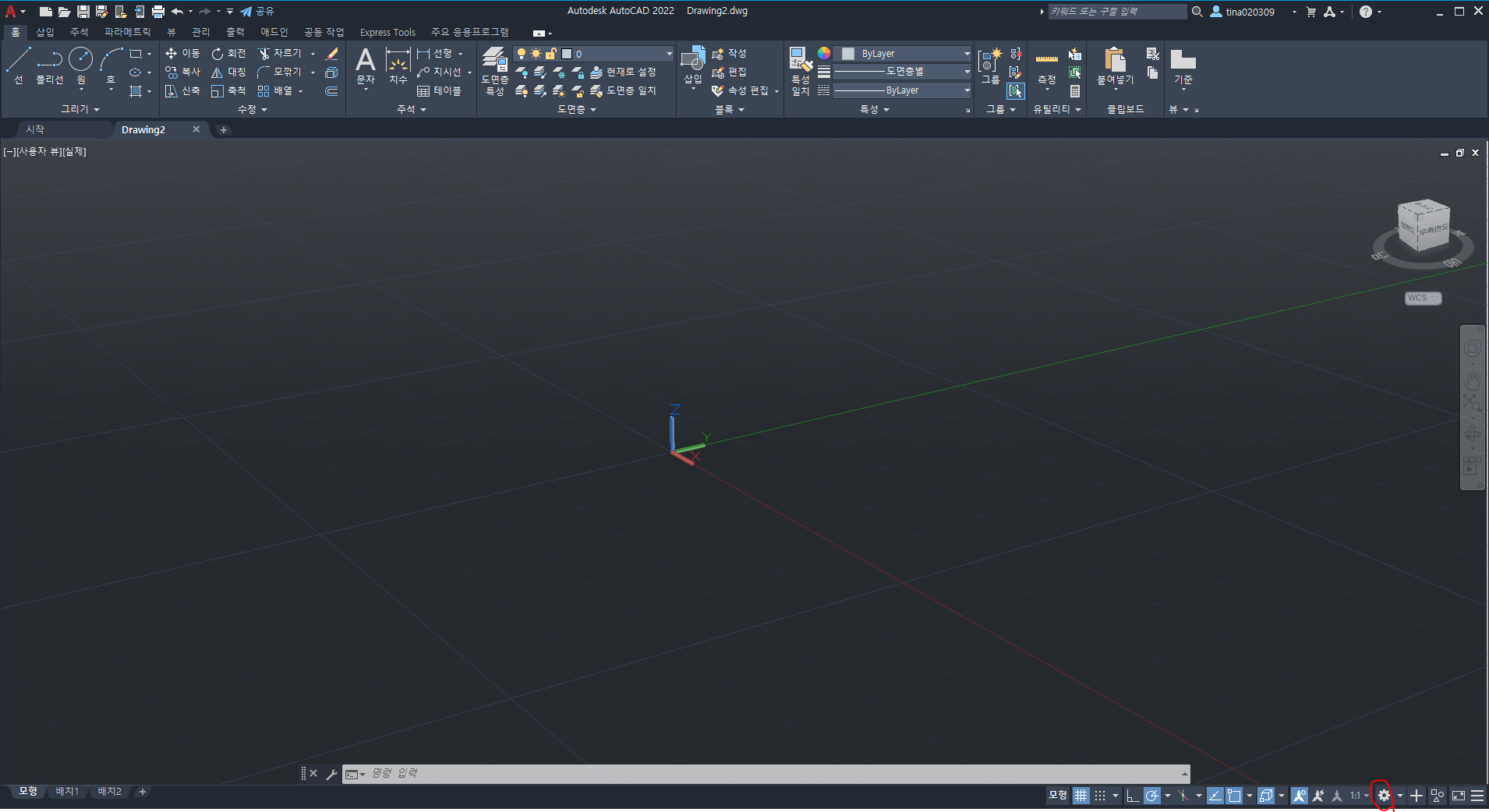

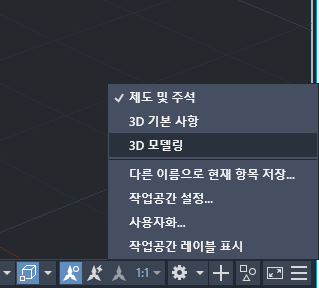

그러면 이렇게 화면이 나오는데 아래 작업공간 버튼을 눌러

작업공간을 [제도 및 주석]에서 [3D 모델링]으로 바꿔준다.

이미 [3D 모델링]으로 되어있다면 바꿔줄 필요 없다.





2. ViewCube

이거 진짜 엄청 헷갈린다...



이걸 ViewCube라 한다.,





여기서 용어들을 알아보자.

ⓐ 핫스팟

뷰큐브에서 모서리들을 핫스팟이라고 한다.

이 핫스팟을 클릭하면 지정된 방향으로 화면이 전환된다.



ⓑ홈

뷰큐브 왼쪽에 집 모양을 누르면 홈 뷰에 설정된 뷰를 불러올 수 있다.



집 모양에 마우스 커서를 대고 마우스 오른쪽 버튼을 누르면 아래와 같이 뜨는데

을 누르면 현재 뷰를 홈으로 설정할 수 있다.



[출처]

숙명여자대학교 윤창규 교수님 수업자료

한국 ATC 센터와 함께하는 오토캐드(Auto CAD) 2017 기본기가 튼튼한 실무형 입문서/ 김혜숙 지음/ 엠듀 / 2016.8.30
2D, 3D Auto CAD 기계설계제도 / 이광수, 계상덕, 김성원 지음 / 출판사: 일진사
ATC 자격시험 CAD 1,2급(2016)/ 유형별 기출문제 풀이/ 모의시험/ 김주화 지음/ 출판사 엠듀
