[AutoCAD] 220321 학습일기

1.
점의 좌표를 확인하고 싶을 때가 있다.
그럴 때에는

홈탭 > 유틸리티 패널 > [ID 점] 을 클릭한다.

그러면 좌표를 찾고자 하는 점에 마우스를 가져다 댔을 때 좌표가 뜬다.


2.
join과 group의 차이가 뭔지 갑자기 궁금해졌다.
그래서 찾아봤다.
둘다 묶는다는 거 같은데..

Join, joins 2 lines together to form 1 line, group, groups different objects together in a group, making it easier to select, although you are better off using the block command than group. It's a bit weird but group is quite prominently shown in AutoCAD LT, you won't find it on a toolbar anywhere in full blown AutoCAD, unless you spend hours looking for it



-Craig Snell

→ join은 두개의 라인을 묶어 하나의 라인을 만드는거고, 그룹은 서로 다른 두개의 객체를 선택하기 쉽게 묶는 것이다,
근데 여기서 답변 작성자는 group command보다는 block command를 쓰는게 더 나을 것이라 한다. 그 기능이 잘 안 보인다고...
암튼 질문에 대한 좋은 답이 되었다.

What is the difference between group and join in AutoCAD?

3.
Trim에서 모서리(E) 관련해서 뭔가가 잘 안됐다.
현재 나는 AutoCAD 2022 버전을 쓰고 있는데

명령어 Trim을 입력했을 때

이 상태인 것이다.
교수님 수업 자료나 다른 책에 따르면 여기에 모서리(E) 가 보여야 하는데??
그래서 찾아봤다.

AutoCAD 2021 이상에서는 TRIM 또는 EXTEND에 대한 모서리 또는 경계를 선택할 수 없음 | AutoCAD 2022 | Autod

2021 이상 버전에서는 뭔가가 업데이트 되어 안 보이게 되었나보다. 기능 자체가 사라진 건 아니었다.

모드에 들어가면 바꿀 수 있었는데

명령: TRIM
현재 설정: 투영=UCS, 모서리=없음, 모드=빠른 작업
자를 객체를 선택하거나 Shift 키를 누른 채로 선택하여 확장 또는
 [절단 모서리(T)/걸치기(C)/모드(O)/프로젝트(P)/지우기(R)]: o

모드에 해당하는 o 를 입력하면

이렇게 뜬다.
현재는 빠른 작업 모드인 것이다.
그래서 나름 알짜배기만 남겨놓고 다 생략해버린거다.

그런데 모서리(E)를 사용해보려면 표준(S) 모드로 들어가야 하므로
표준 모드로 들어가주겠다.

명령: TRIM
현재 설정: 투영=UCS, 모서리=없음, 모드=빠른 작업
자를 객체를 선택하거나 Shift 키를 누른 채로 선택하여 확장 또는
 [절단 모서리(T)/걸치기(C)/모드(O)/프로젝트(P)/지우기(R)]: o
자르기 모드 옵션 입력 [빠른 작업(Q)/표준(S)] <빠른 작업(Q)>: s

그러면

이렇게 짠 하고 모서리(E)가 나타난다.

그럼 이제 모서리(E)의 기능은 무엇이냐..

명령: TRIM
현재 설정: 투영=UCS, 모서리=없음, 모드=표준
절단 모서리 선택...
객체 선택 또는 [모드(O)] <모두 선택>:
자를 객체를 선택하거나 Shift 키를 누른 채로 선택하여 확장 또는
 [절단 모서리(T)/울타리(F)/걸치기(C)/모드(O)/프로젝트(P)/모서리(E)/지우기(R)]: e

이런 과정을 통해서 모서리(E)에 들어오면

이렇게 연장할래? 말래? 라고 뜬다

• 연장: 자르기 경계선과 교차하지 않아도 자름
• 연장 안 함: 자르기 경계선과 교차할 때만 자름

이게 사실 뭔 말인지 이해가 안 갔는데 직접 해보면 감이 온다.

먼저, 연장(E)를 선택해보자.

이렇게 선 두개가 있다.
이때 교차점이 없는데도

이렇게 잘린다.

그런데 연장 안함(N)를 선택하면?

절단 모서리와 교차하지 않는다면서 잘리지 않는다.
싱기방기하다.


4. Extend 명령어는 Trim 명령어와 정반대다.


5. Trim= 자르기


6. 원에서 모깎기(Fillet)

이렇게 원 두개가 있다.
이 두개를 있는 호(원)을 그려주고 싶다.
원래 같았으면 이 두 원에 접하는 원을 그려 준 후에 trim으로 잘랐겠지만 더 쉬운 방법이 있다.

바로 모깎기 Fillet 을 이용하는 것이다. 근데 여기서 주의해야 할 점은 '자르지 않기'를 해줘야 한다는 것이다.
아마 기본 디폴트는 '자르기'일 것이다.

명령: FILLET
현재 설정: 모드 = 자르기 않기, 반지름 = 40.0000
첫 번째 객체 선택 또는 [명령 취소(U)/폴리선(P)/반지름(R)/자르기(T)/다중(M)]: T
자르기 모드 옵션 입력 [자르기(T)/자르지 않기(N)] <자르지 않기>: T
첫 번째 객체 선택 또는 [명령 취소(U)/폴리선(P)/반지름(R)/자르기(T)/다중(M)]: r
모깎기 반지름 지정 <40.0000>:
첫 번째 객체 선택 또는 [명령 취소(U)/폴리선(P)/반지름(R)/자르기(T)/다중(M)]:
두 번째 객체 선택 또는 Shift 키를 누른 채 선택하여 구석 적용 또는 [반지름(R)]:

Fillet >T(자르기) > T(자르지 않기) > r(반지름) > 모깎기 반지름 지정 > 첫번째 객체 선택 > 두번째 객체 선택

그러면

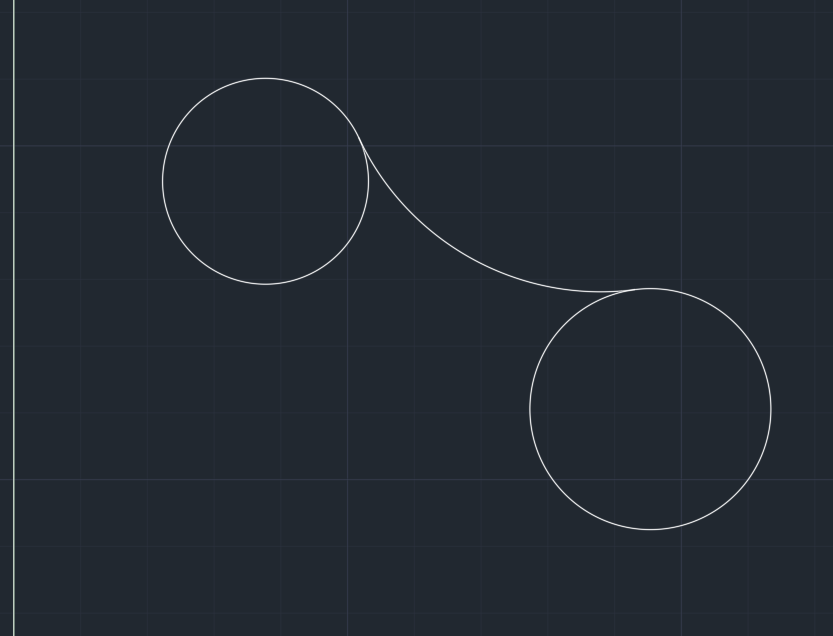

이렇게 예쁘게 만들어진다.


7. extend를 한다고 호가 원이 되려고 하지는 않는다.


[출처]
숙명여자대학교 윤창규 교수님 수업자료
