[AutoCAD] 220320 학습일기

1. 템플릿 만들기

템플릿에는 도면 타이틀, 도면 한계, 문자 유형, 치수 유형, 도면 층, 선 종류 등의 다양한 설정 값을



먼저 acadiso.dwt를 열었다.



도면층을 설정해주겠다.

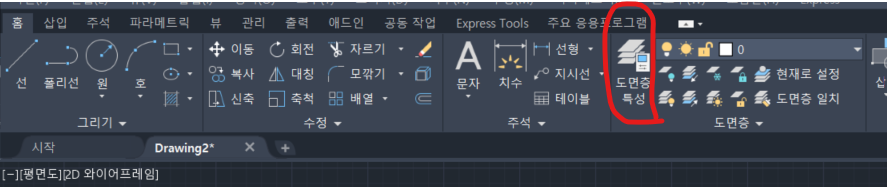

홈-도면층- 도면층 특성 에 들어간다

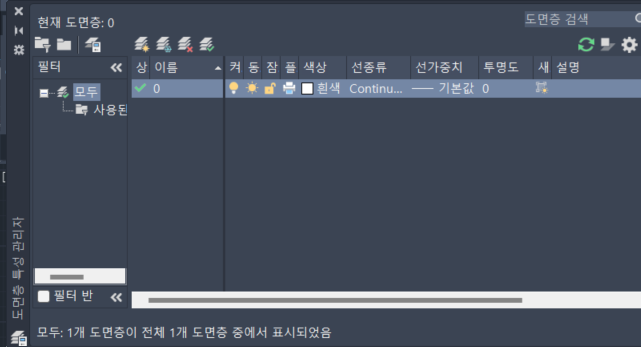

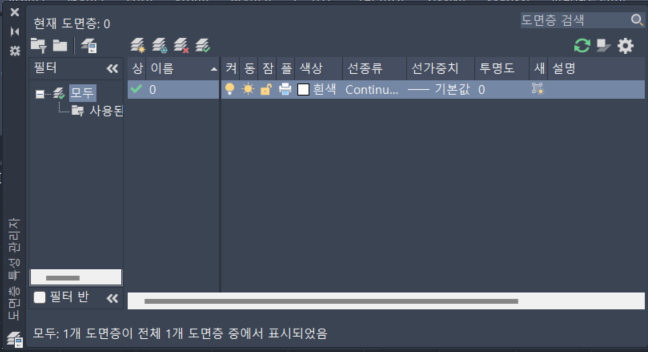

그러면 이런 창이 나온다.

아직은 흰색 도면층만 있다. 이 흰색 도면층의 이름은 0인가보다.(디폴트값인 듯)



여기에 검은색, 파란색, 초록색, 빨간색 도면층을 추가해줄거다.

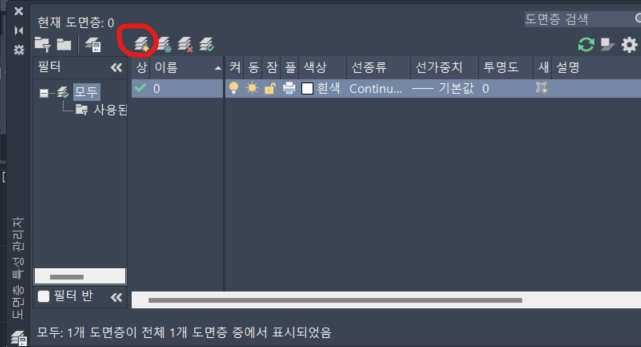

이걸 눌러주면 도면층이 추가된다.



색깔을 설정해주고 도면층 이름을 입력해주면

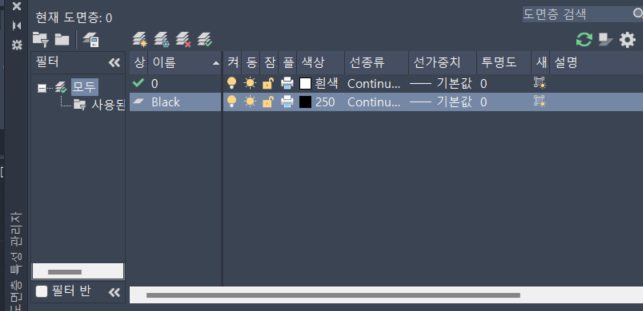

요렇게 된다.



같은 방법으로 초록, 빨강, 파랑 도면층까지 추가해주면

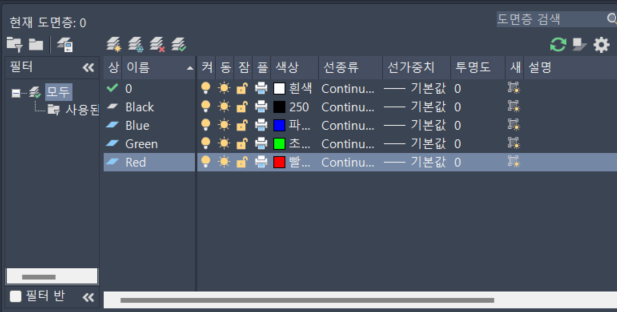

요렇게 도면층들이 생겼다.

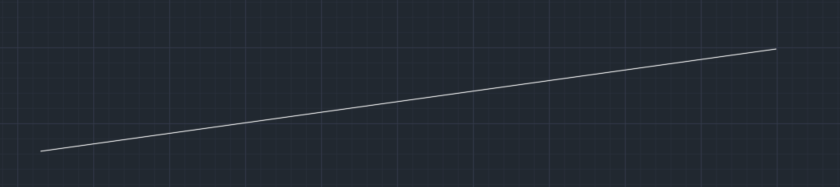

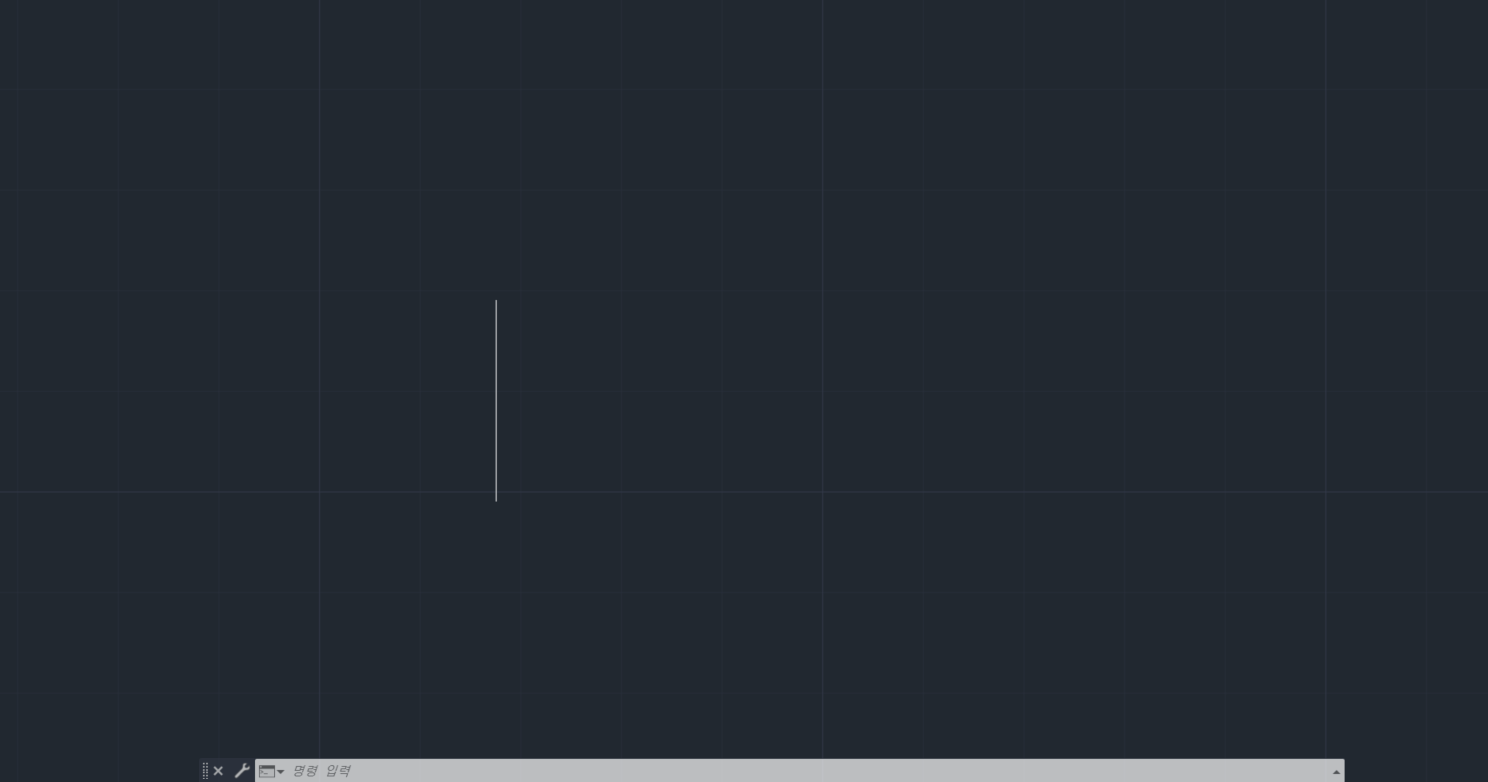

아직은 흰색 도면층에 체크가 되어있는 상태여서 선을 그리면 이렇게

하얀색 선들이 그려진다.



그런데 나는 초록색 도면층을 만들었지 않은가?

초록색 도면층으로 옮겨보자.

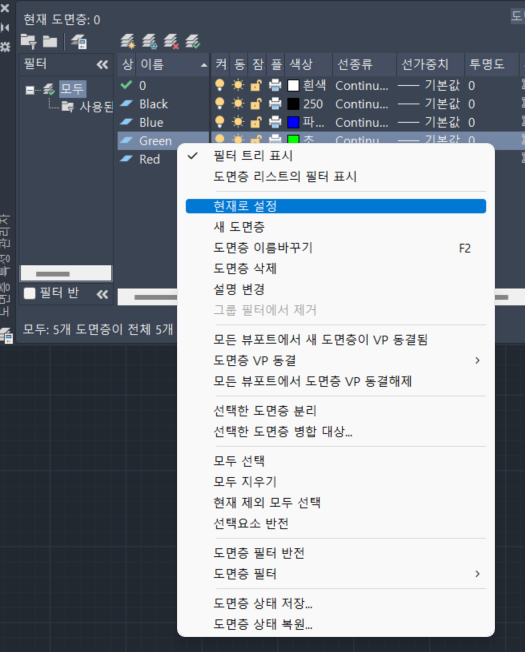

Green 도면층에 마우스 커서를 대고 오른쪽 버튼을 누르면 이렇게 [현재로 설정]이 나온다.

이걸 눌러주면 된다.

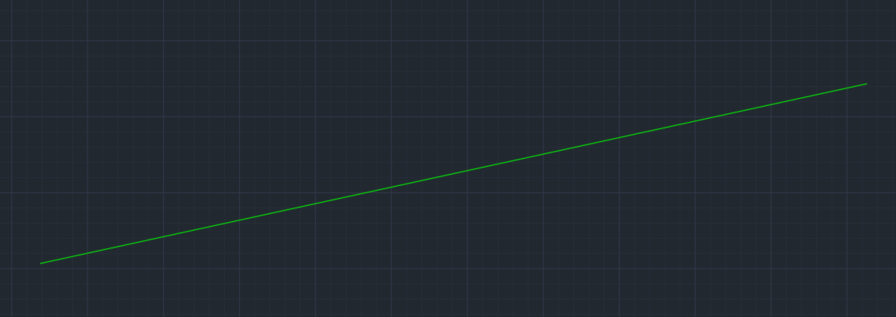

그러면 이렇게 초록색 선이 그려진다!!

---



문자도 바꿀 수 있다!!

주석-문자-에 들어가면

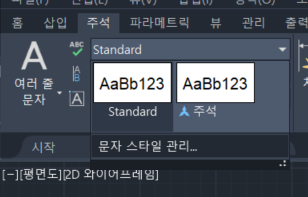

이렇게 standard 라고 뜨면서 ▼ 뜨는게 있는데 이걸 누르면

문자 스타일 관리 라고 뜨는데 이걸 눌러주면 됨.

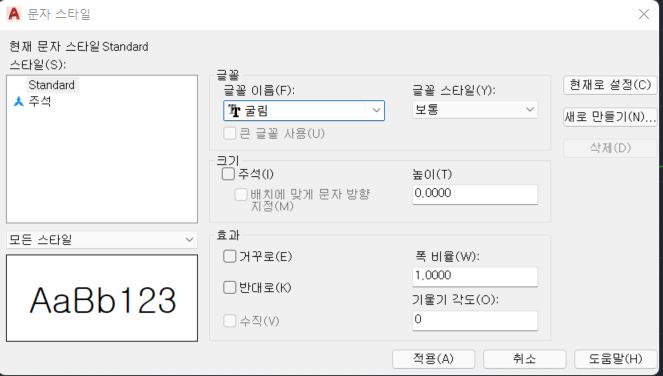

여기서 글꼴을 바꿔줄 수 있다.

나는 여기서 굴림으로 바꿨음.



적용 누르면 눌린 상태로 가만히 있는데 오류 난게 아니고 적용된 거니까 취소 누르면 됨.

---

이제 도면 템플릿을 만들어보자.

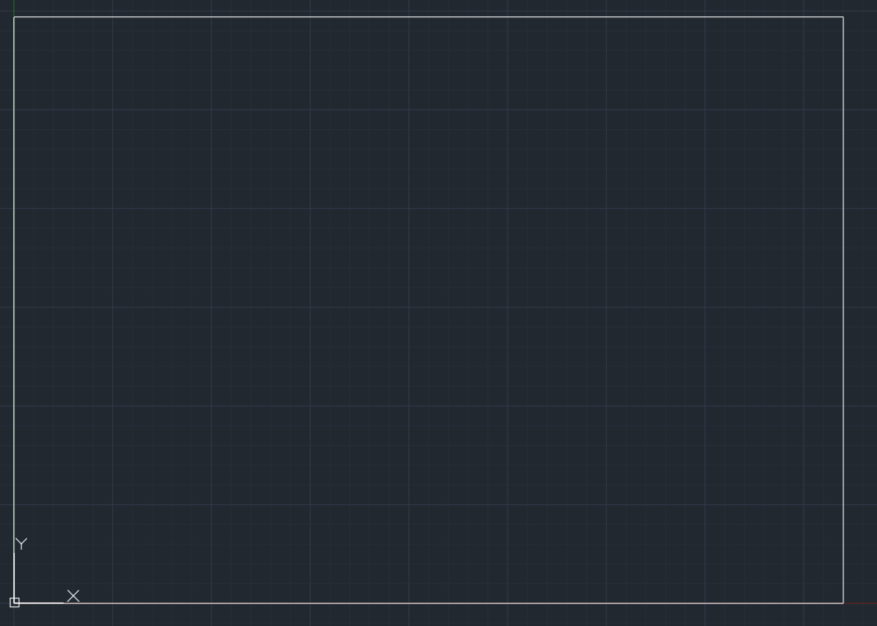

도면에 A3 용지 크기인 420x297 의 사각형을 그린다.

명령: RECTANG
첫 번째 구석점 지정 또는 [모따기(C)/고도(E)/모깎기(F)/두께(T)/폭(W)]: 0,0
다른 구석점 지정 또는 [영역(A)/치수(D)/회전(R)]: @420,297

이렇게 만들어줬다.

이제 내가 만든 이 나만의 템플릿을 저장해보자.

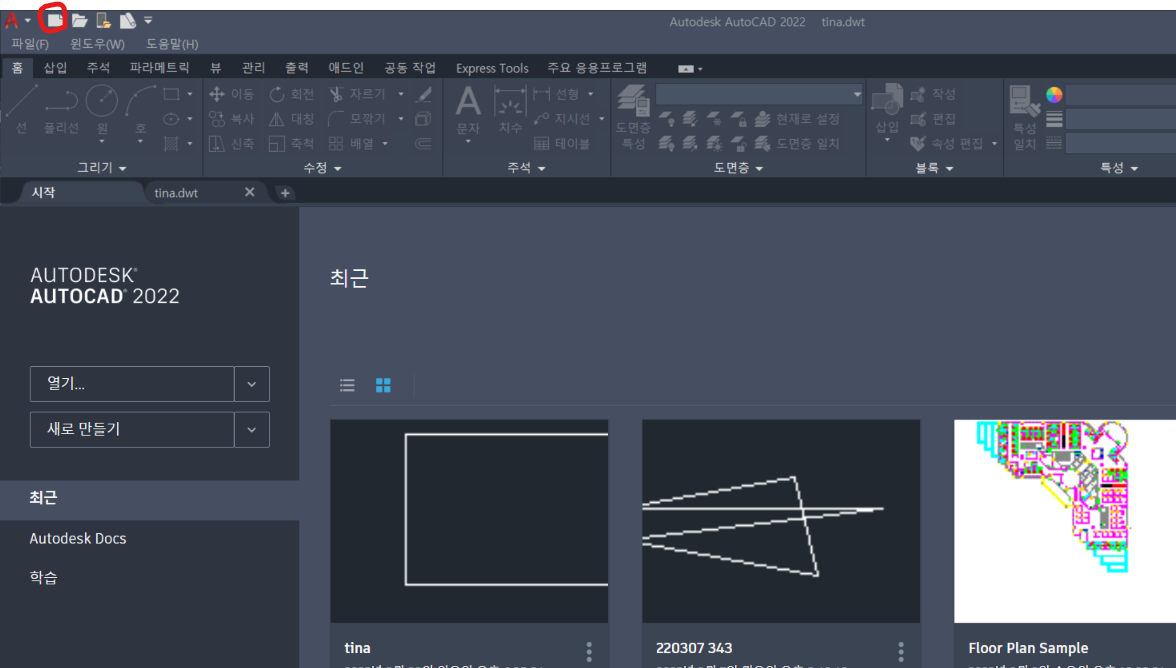

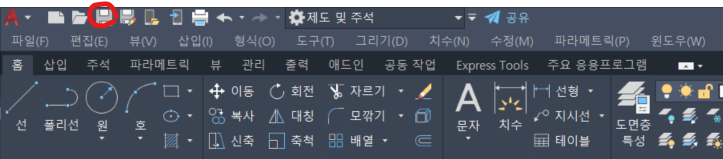

이 동그라미 친 것을 누르면(디스크 모양)

이렇게 다른 이름으로 도면 저장 창이 나온다.

근데 여기서 유의해야 할 것은 파일 유형이 .dwt 파일이어야 한다는 것이다.

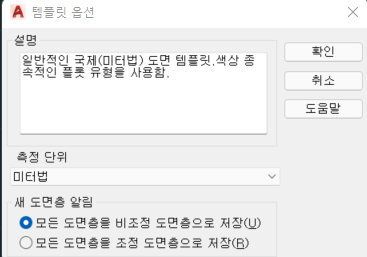

그러면 이렇게 템플릿 옵션이 뜬다.

미터법을 따르고 (측정 단위)

확인 눌러주면 된다.

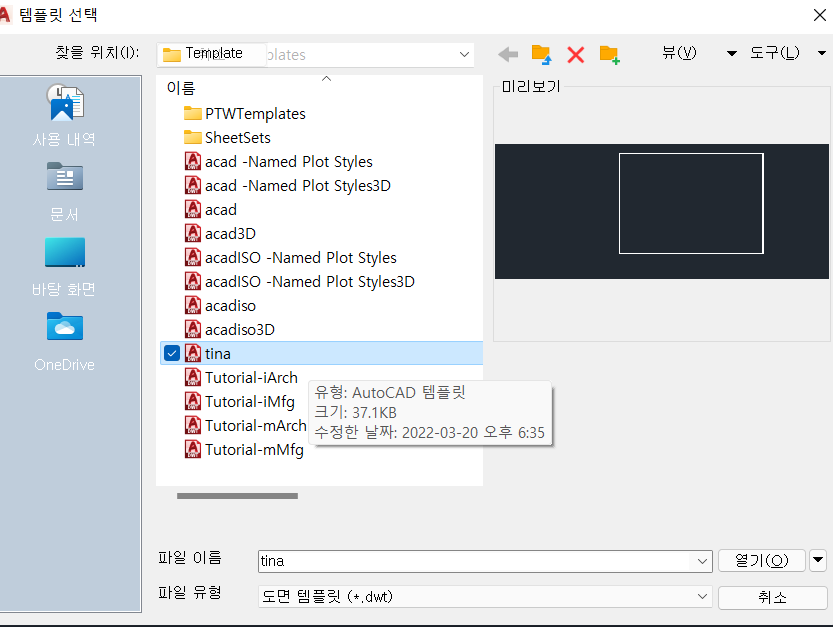

그러면 초기화면에서 템플릿을 열었을 때



이렇게 내가 만든 템플릿이 뜬다.





2.

그리드는 선 그리드와 점 그리드가 있다.



오른쪽 하단의 상태 표시 막대에서 켜고 끌 수 있다.

OR

F7을 눌러서 켜고 끌 수 있다.



지금은 선그리드 상태이다.



점 그리드로 변환하려면

상태 표시 막대에서 그리드 모양에 마우스 커서를 대고 오른쪽 클릭해서 [그리드 설정]에 들어가면 된다.

그리고

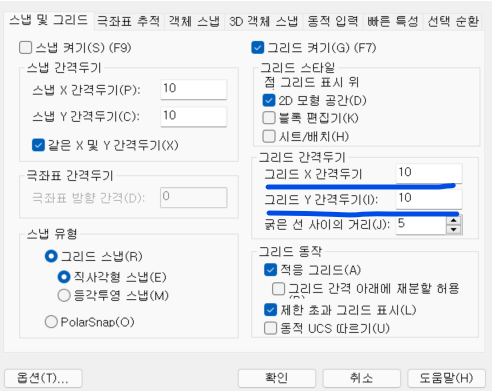

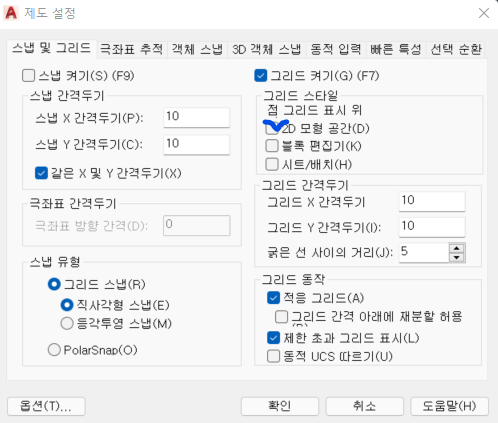

[그리드 스타일]- [2D 모형 공간]을 클릭후 확인해 주면

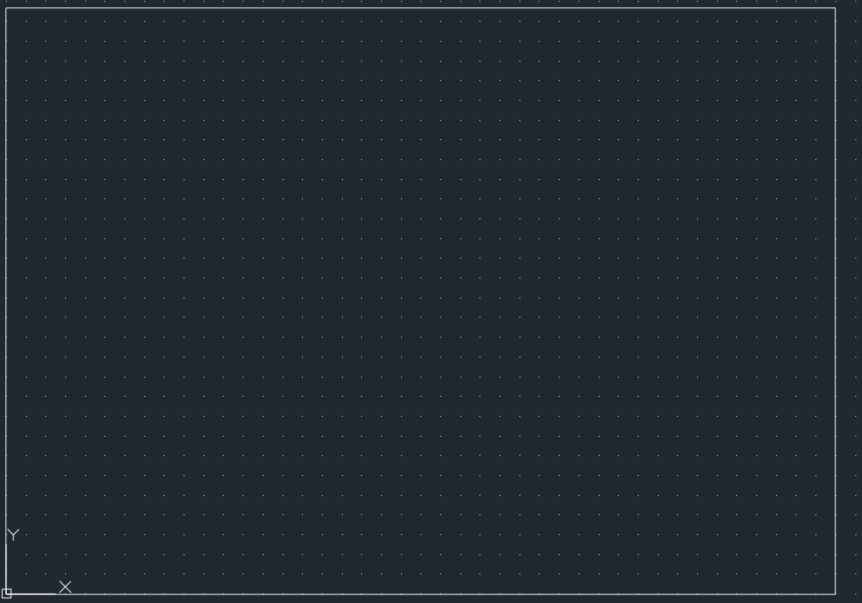

이렇게 점 그리드로 변환된다.



그리고 현재

그리드 X 간격두기와 Y간겨 두기는 모두 10이다.

만약 이렇게 하기 싫다면 왼쪽에 [같은 X 및 Y 간격두기] 체크를 해제하고 오른쪽의 간격두기 값을 변경하면 된다.



근데 난 아직 선그리드가 편해서 선 그리드로 작업하려 한다.





3. 스냅(Snap)

커서가 일정한 좌표 간격으로 움직일 수 있도록 하여 정확하고 빠르게 객체를 작성할 수 있도록 도와줌.

[도면 그리드 표시] 옆에 있는 [도면 그리드로 스냅]을 클릭하면 그리드 스냅이 활성화 된다.OR F9

여기에 마우스 커서를 대고 오른쪽 버튼을 누르면 [극좌표 스냅]과 [그리드 스냅]중 하나를 선택할 수도 있다.

이것의 기능은 무엇이냐



아무거나 그리기를 누르고(나는 선을 선택)

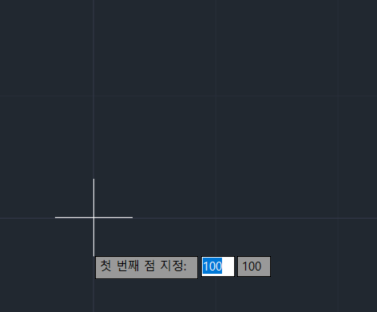

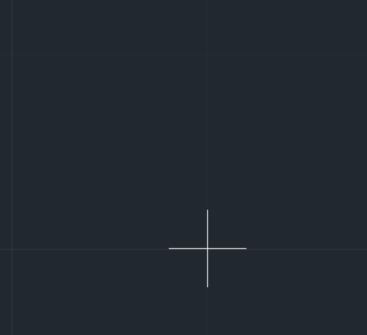

화면에 마우스를 가져다 대면

그리드 교차점에만 점을 찍을 수 있다.

정확하게 그리드의 그 간격에 맞춰 뭔가를 그리고 싶다면 이 방법을 써도 좋을 것 같다.

이때 그리드 간격 설정도 함께 이용하면 좋을 듯.



---

극좌표 스냅도 있음.

이게 무엇이냐..



내가 만약 45도 마니아라면... 45도마다 딱딱 떨어지는 그게 좋다면 이걸 쓰면 좋을 것 같다.



일단

여기에서 [극좌표 스냅]에 체크해야 한다.



그리고

여기 [커서를 지정된 각도로 제한]을 키고 내가 원하는 각도를 설정해준다.

지금은 45도의 배수 각도로 설정해주겠다.



그러면 아무거나 그리기를 하고(여기서는 선)

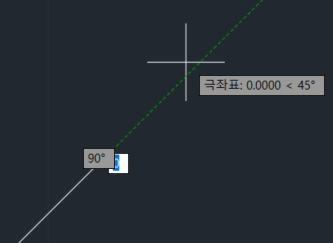

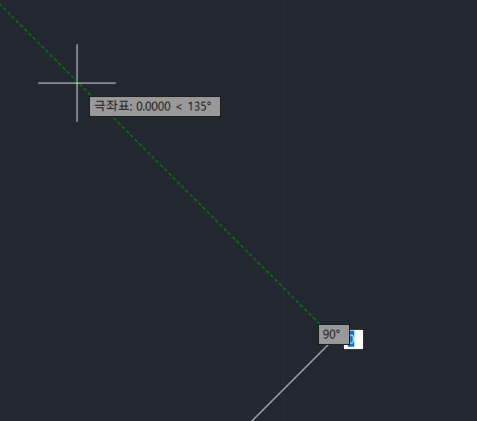

45도, 90도, .. , 45n도 만큼 움직여주면 여기가 네가 찾는 그 45n도라며 초록색 선이 뜬다.

종종 사용하게 되지 않을까?? 기대해본다.





4. 줌(Zoom)

보통 이 Zoom 기능으로 잘린 곳이 있는지 확인한다.



-실행방법

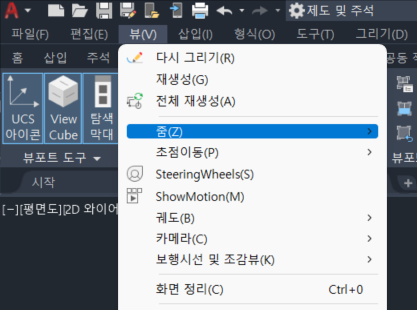

메뉴막대-[뷰]-[줌]

OR

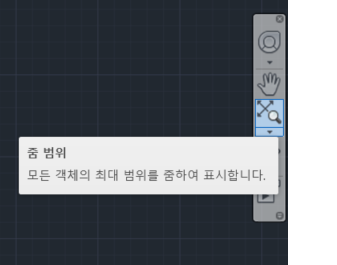

탐색막대-[줌 범위] 아이콘

OR

명령어 Zoom

---

ⓐ 전체 a: 도면 전체가 보여진다.

'도면 한계'(limits)' 명령으로 지정한 도면 영역을 화면에 표시.

도면 한계를 벗어나는 객체가 있으면 객체가 그려진 부분까지 보여줌.(all)



zoom > a



도면 한계를 정해보자.

명령어: Limits

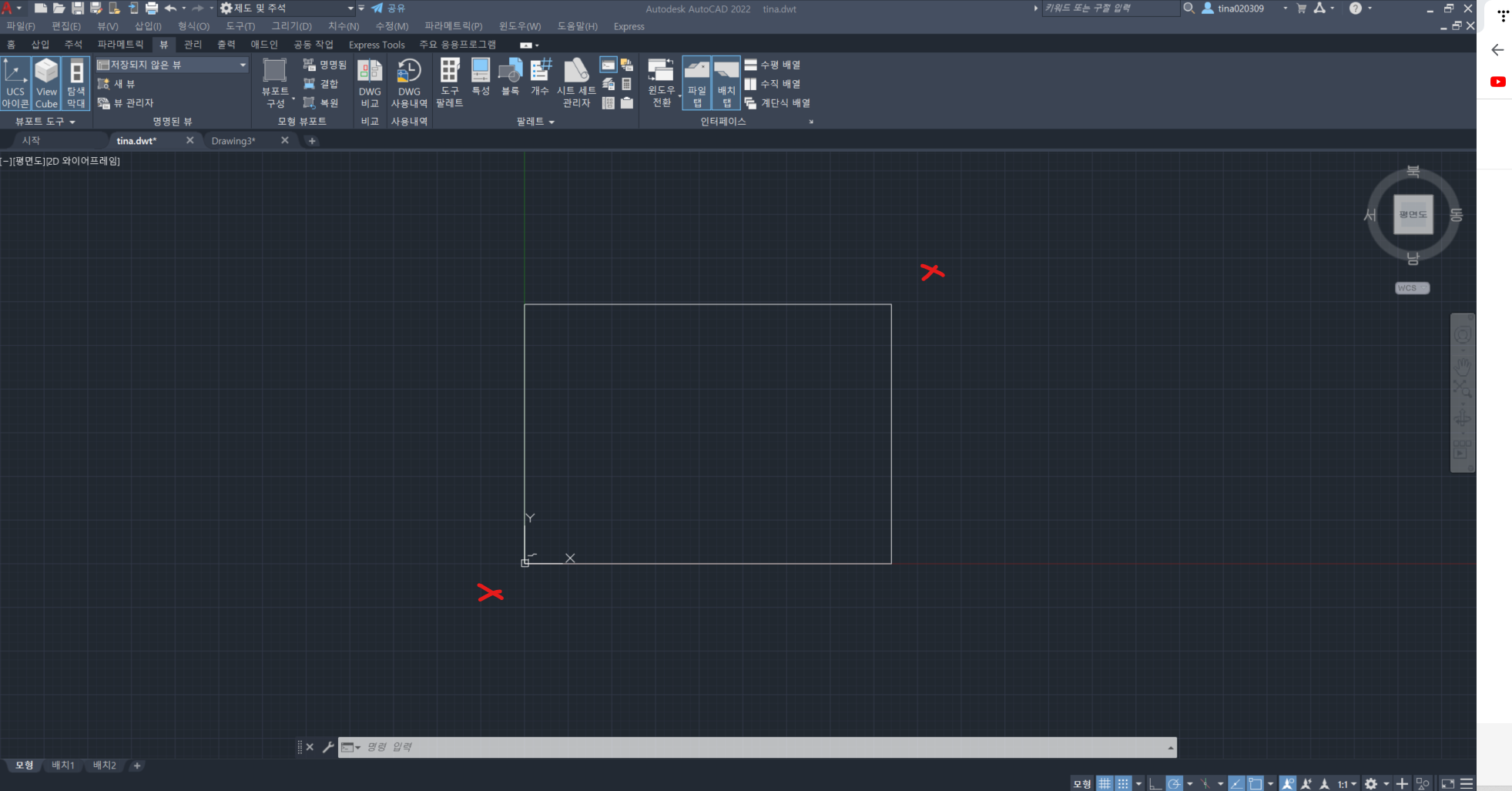

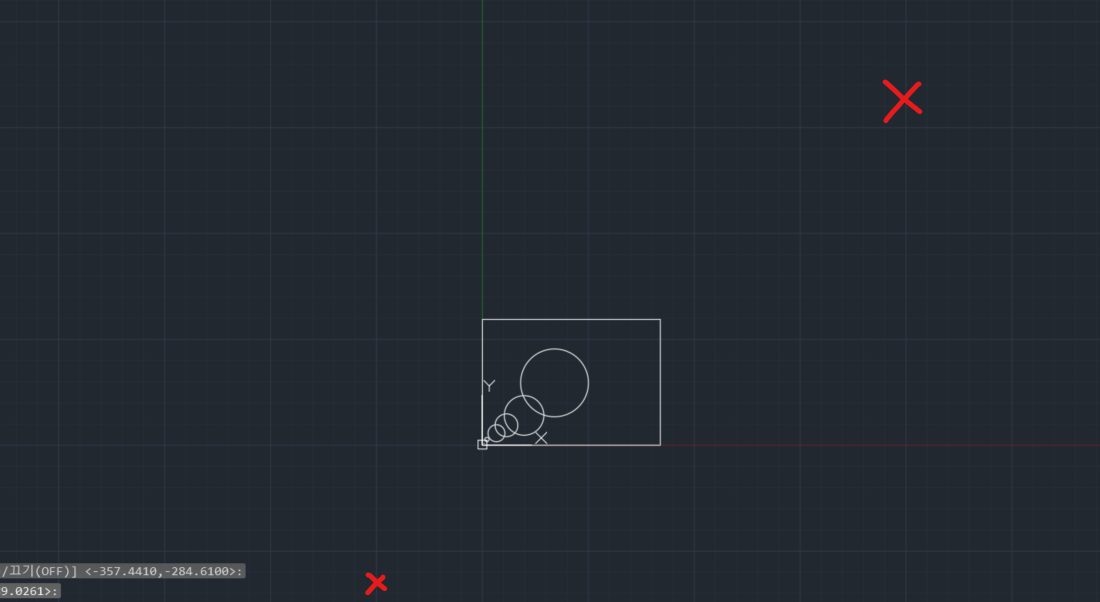

보고 싶은 도면 한계점을 왼쪽 아래 한개, 오른쪽 위에 한계 찍어주면 된다.

명령: LIMITS
모형 공간 한계 재설정:
왼쪽 아래 구석 지정 또는 [켜기(ON)/끄기(OFF)] <-137.8369,-83.9311>:
오른쪽 위 구석 지정 <911.6920,605.8772>:



도면한계를 정하고

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: a

zoom > a 를 하면

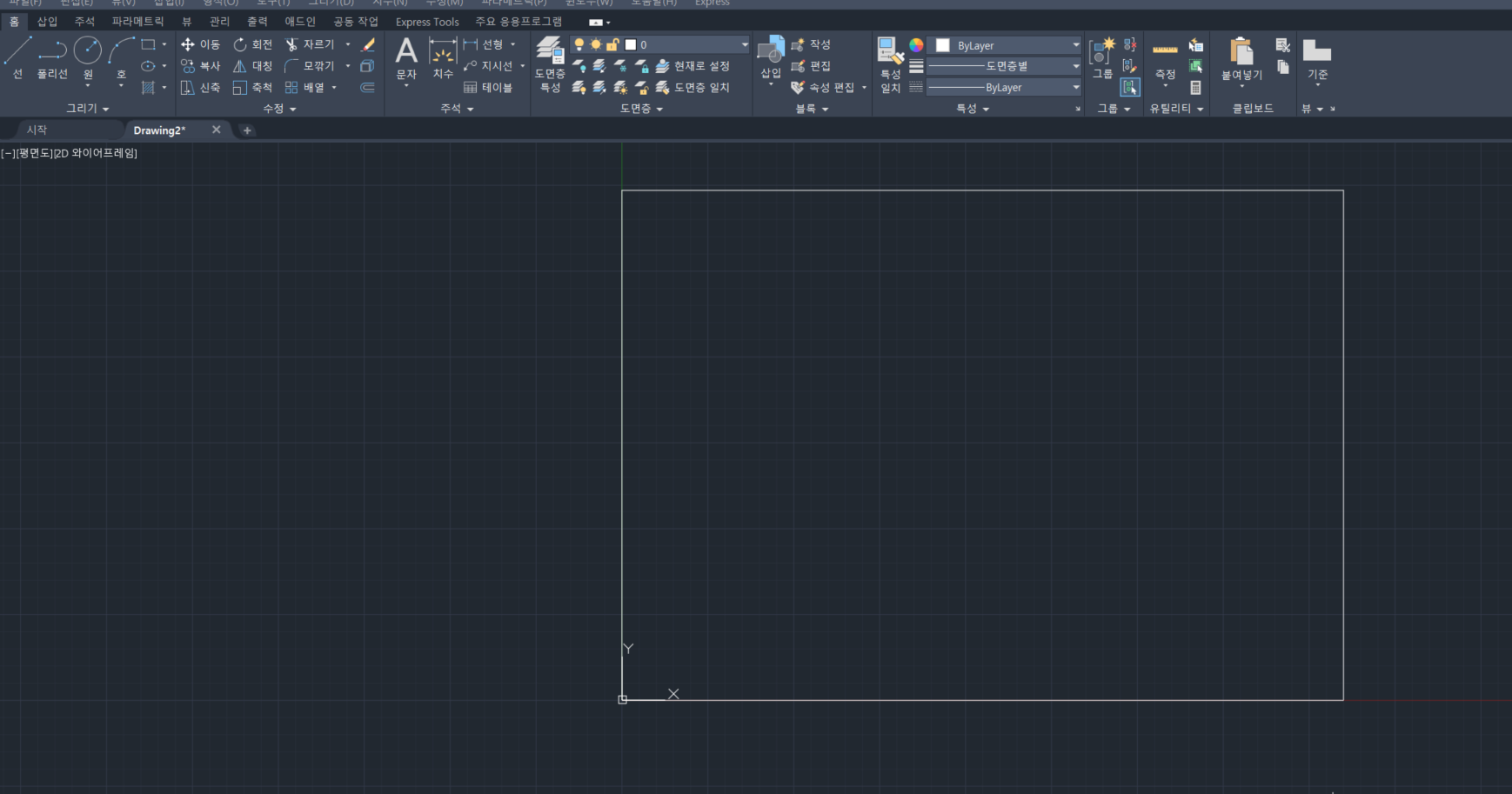

내가 도면 한계로 지정한 영역 만큼이 표시된다.



영역을 크게 설정하면(아래와 같이)

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: a

zoom > a 를 했을 때

아까보다 더 넓게 보인다.

---

ⓑ c: 중심. 화면에 표시하고 싶은 부분의 중심을 지정하고 입력한 높이만큼 화면이 보임. 화면의 중앙에 중심점이 위치함.(center)



zoom > c > 중심점 지정 > 높이 입력

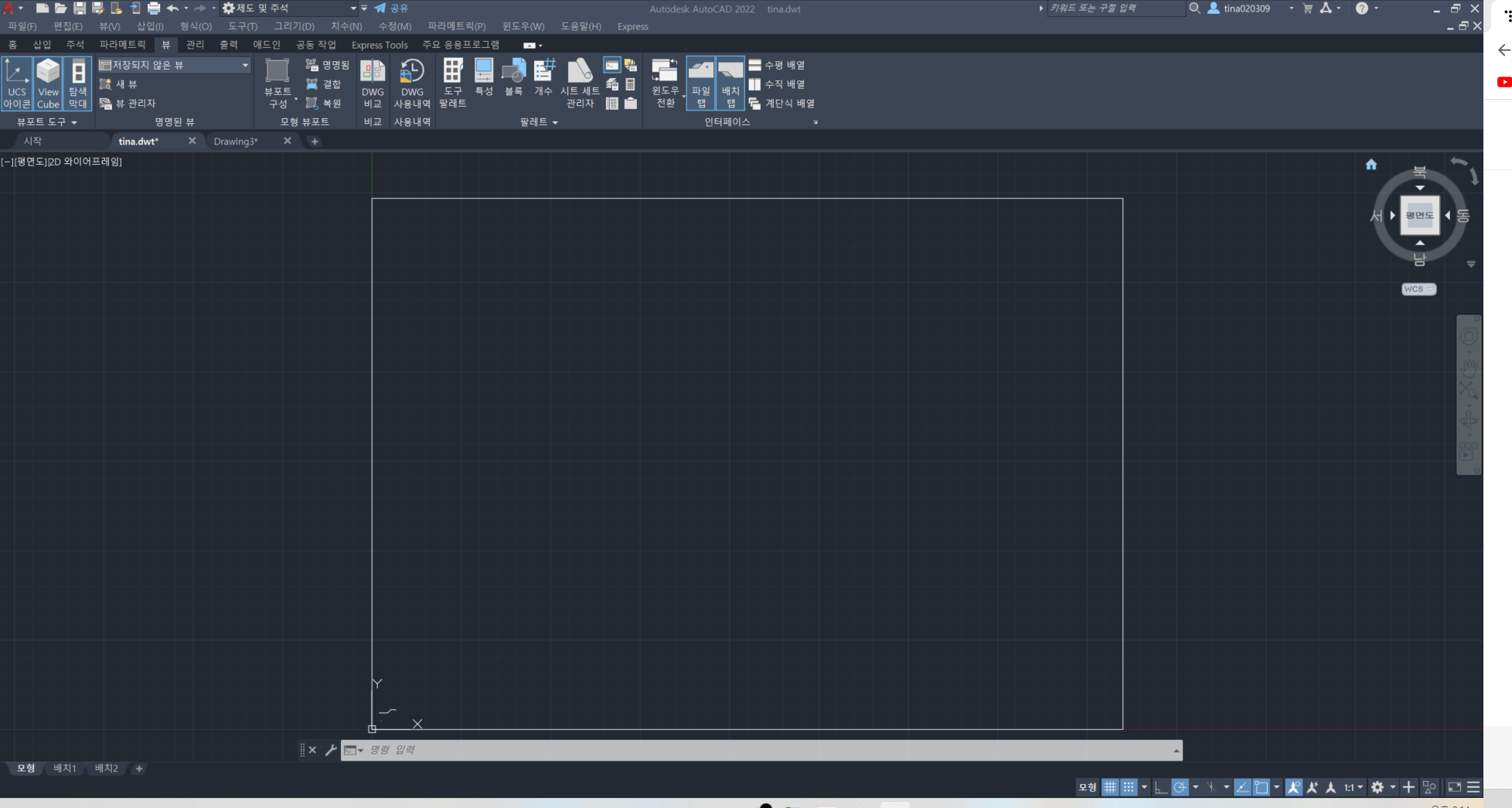

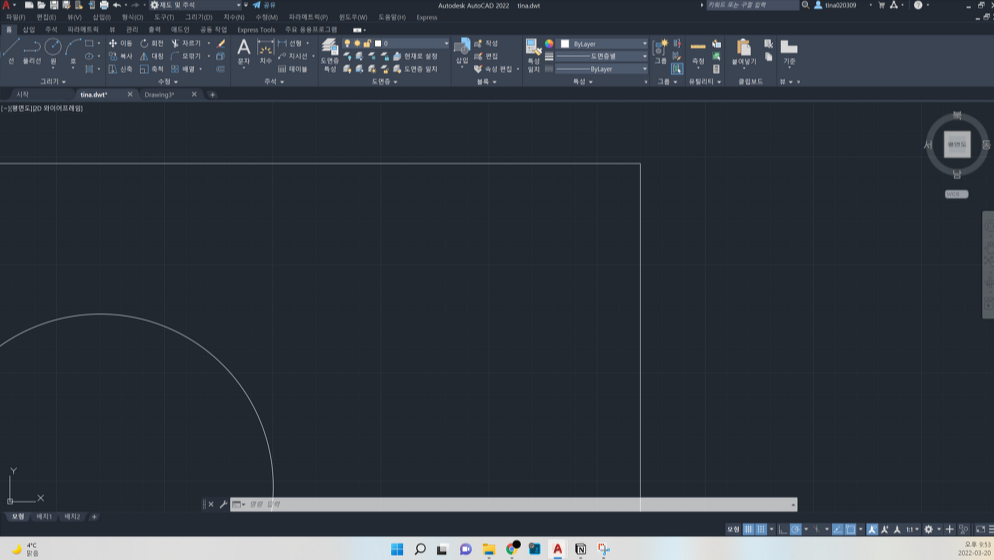

내가 만든 템플릿에는 가로 420, 세로 297짜리 직사각형이 있다.

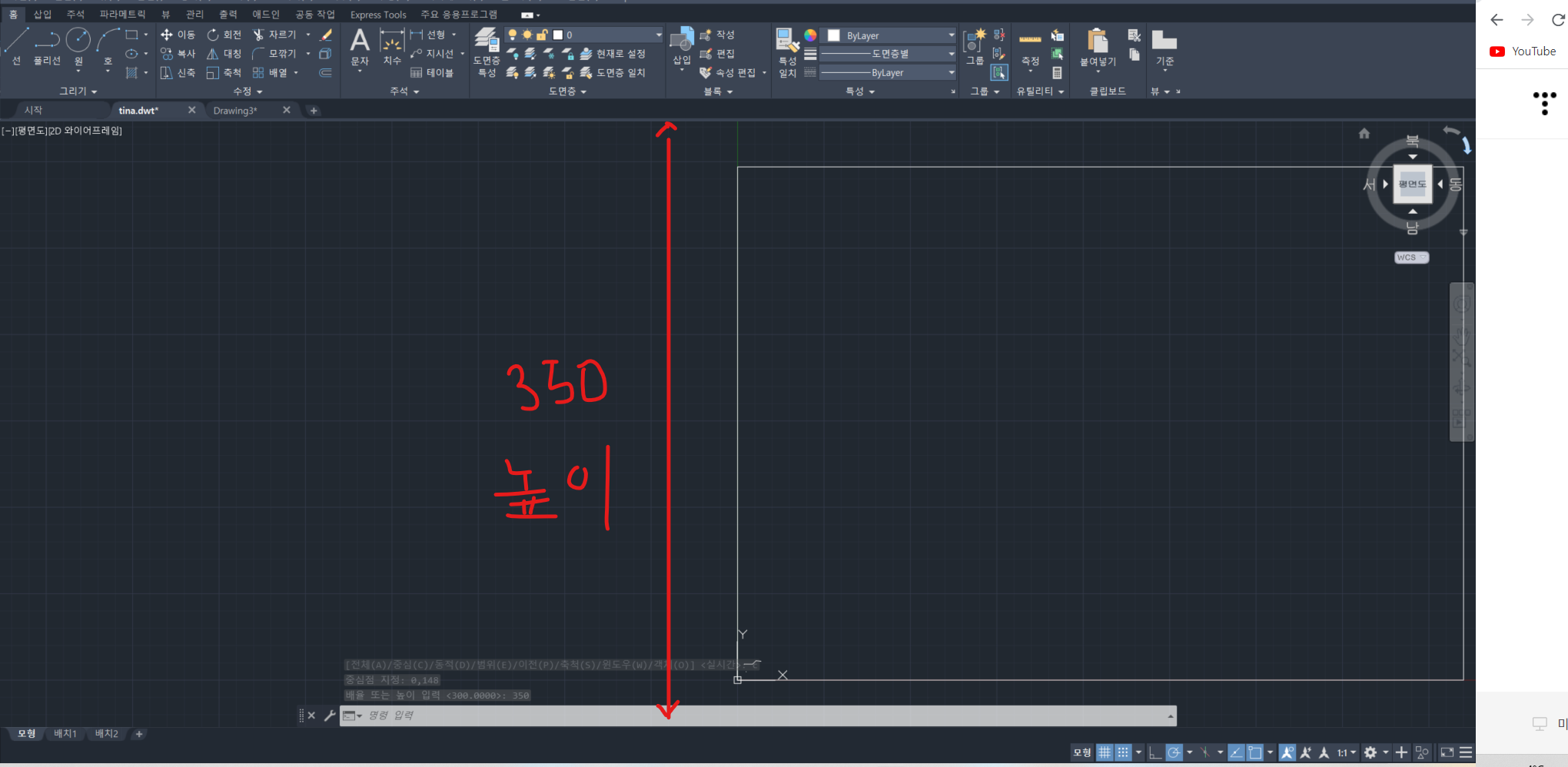

(0,148)에 중심을 놓고 높이를 350로 해

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: c
중심점 지정: 0,148

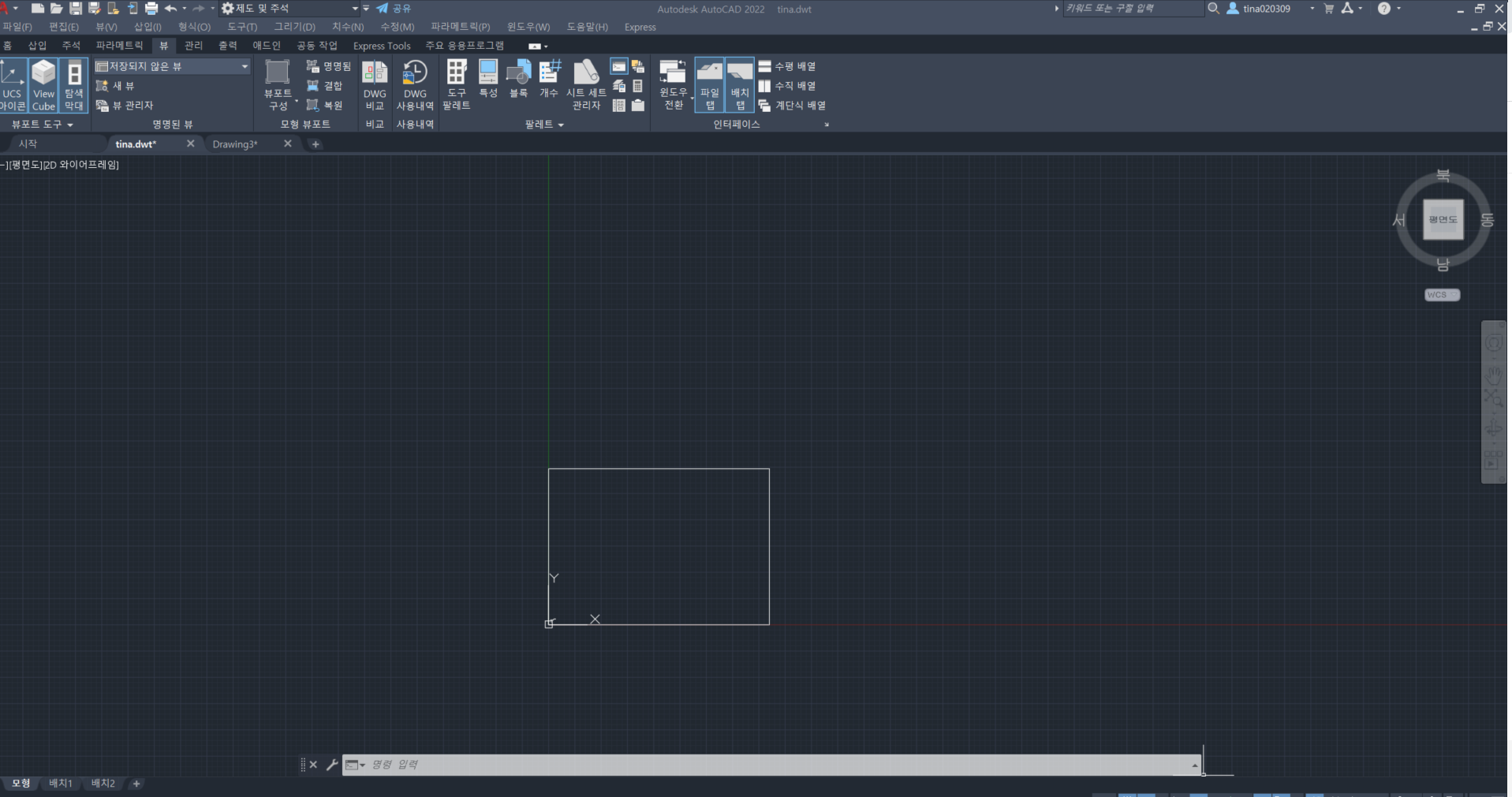

배율 또는 높이 입력 <300.0000>: 350

보자.

---

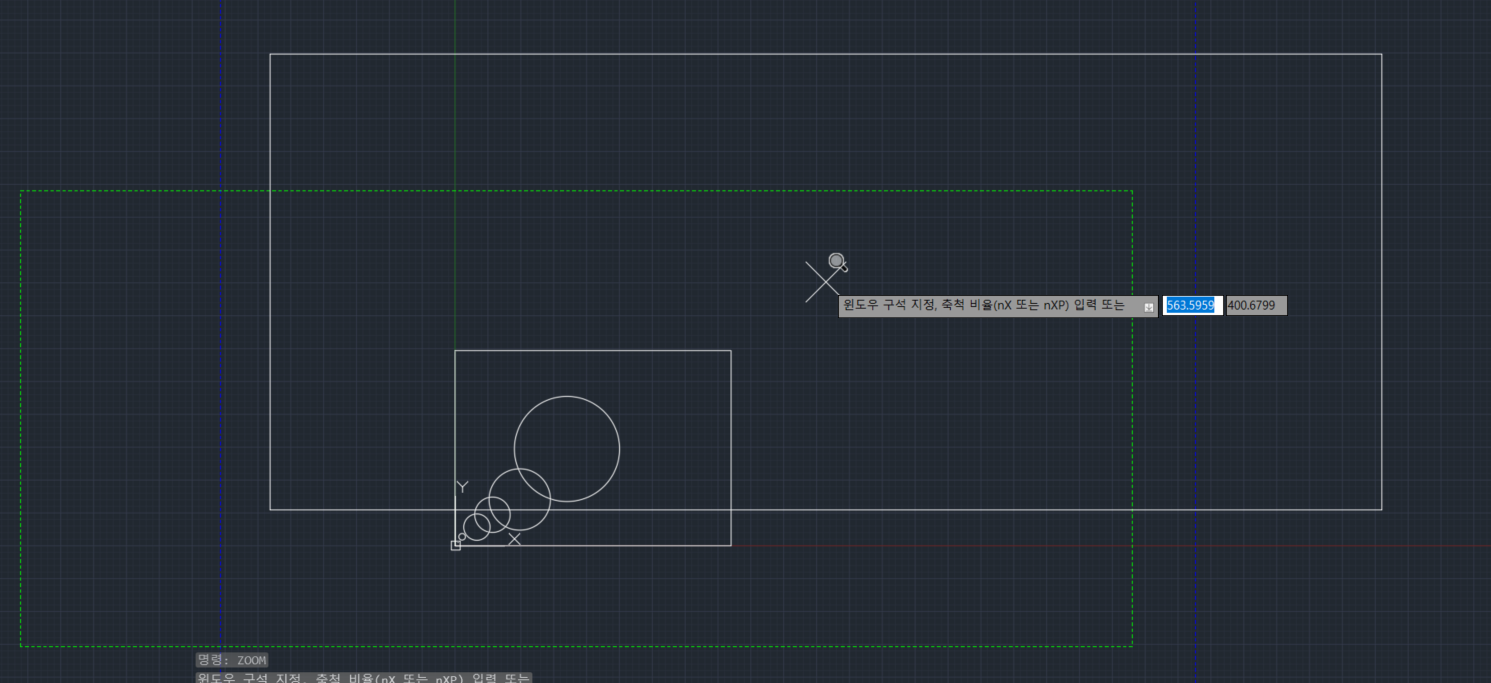

ⓒ d: 동적, 전체 도면에서 뷰 상자 크기를 변경하면서 원하는 부분을 화면에 보이게 함.(dynamic)



이거 좀 독특하다.. ㅋㅋ

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: d

zoom > d 를 하면

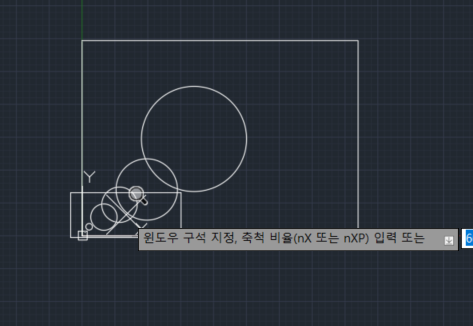

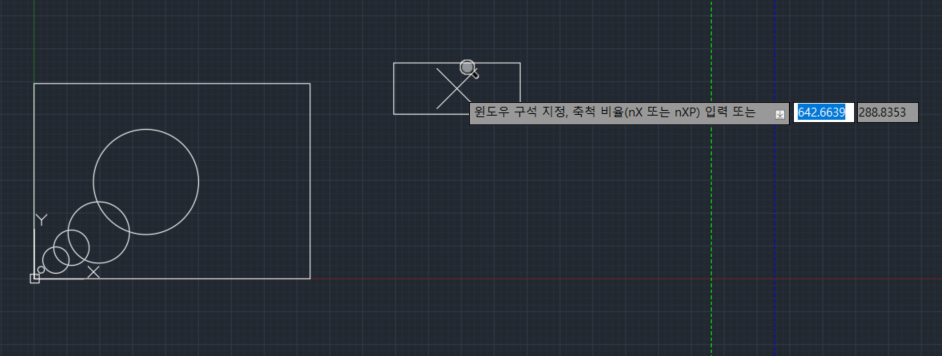

이렇게 하얀색 박스가 뜬다.

내가 원하는 크기의 뷰상자가 아니다.

그래도 걱정할 필요 없다. 지금 이 하얀색 뷰상자의 크기는 내가 다시 조정할 수 있다.

마우스 왼쪽 버튼을 눌러 이동하면서 그 크기를 조정한 후에 마우스 왼쪽 버튼을 눌러주면 된다.

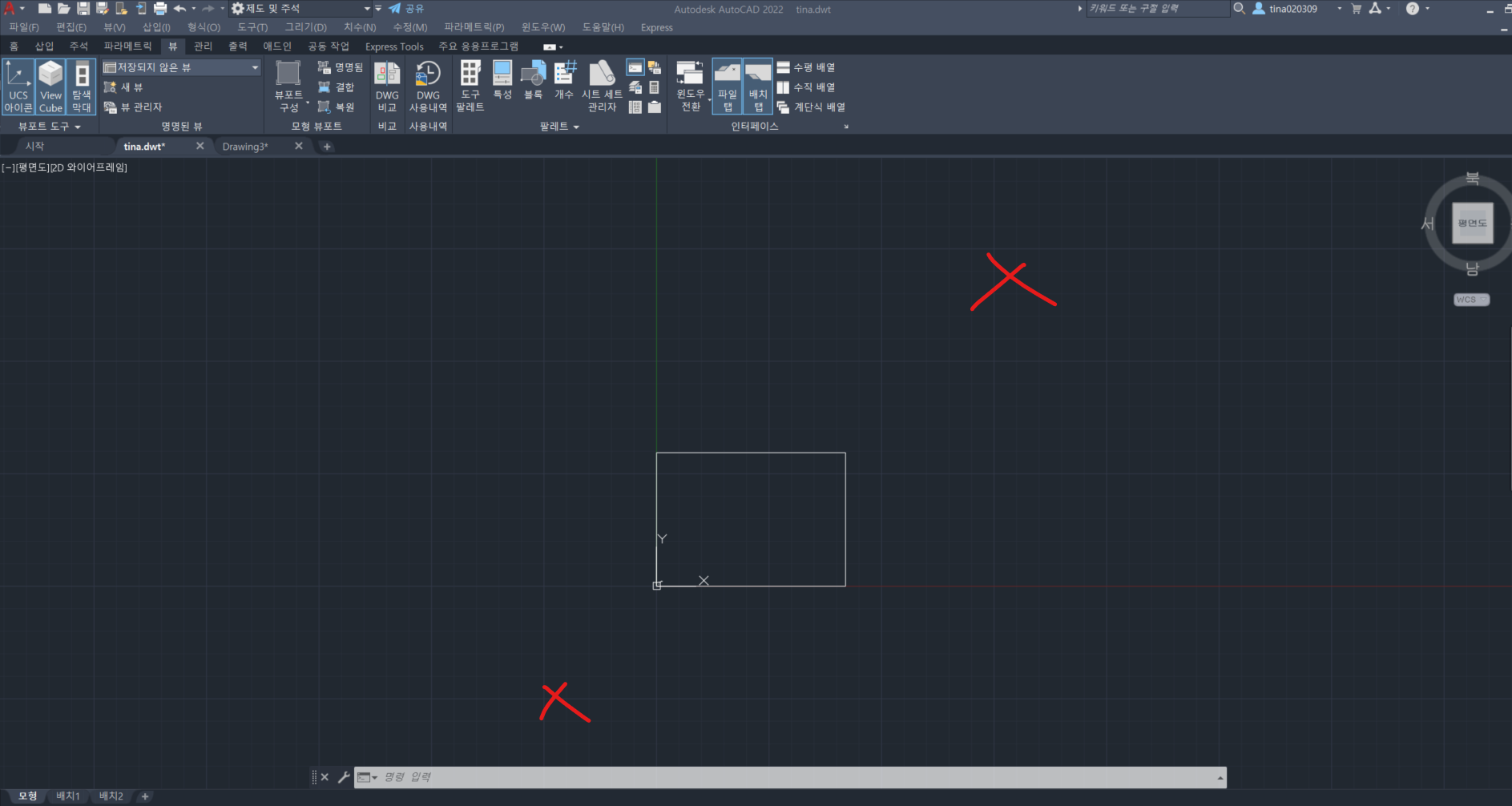

나는 x친 뷰박스 크기 만큼만 화면에서 보고 싶어 그렇게 크기를 정했다.



이제 뷰박스를 실전에 투입시켜보자. 원하는 위치로 뷰박스를 이동하고

마우스 왼쪽 버튼 OR 키보드 [Enter] 를 눌러주자.

줌이 알맞게 되었다.

---

ⓓ e : 도면에 그려진 객체가 화면 전체가 가득차게 보임. '도면 한계'(limits) 명령으로 지정된 영역은 무시됨.(extent)



zoom > e



먼저 실험적으로

limits로 영역을 아래와 같이 잡아줬다.

그리고 나서

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: e

를 하면

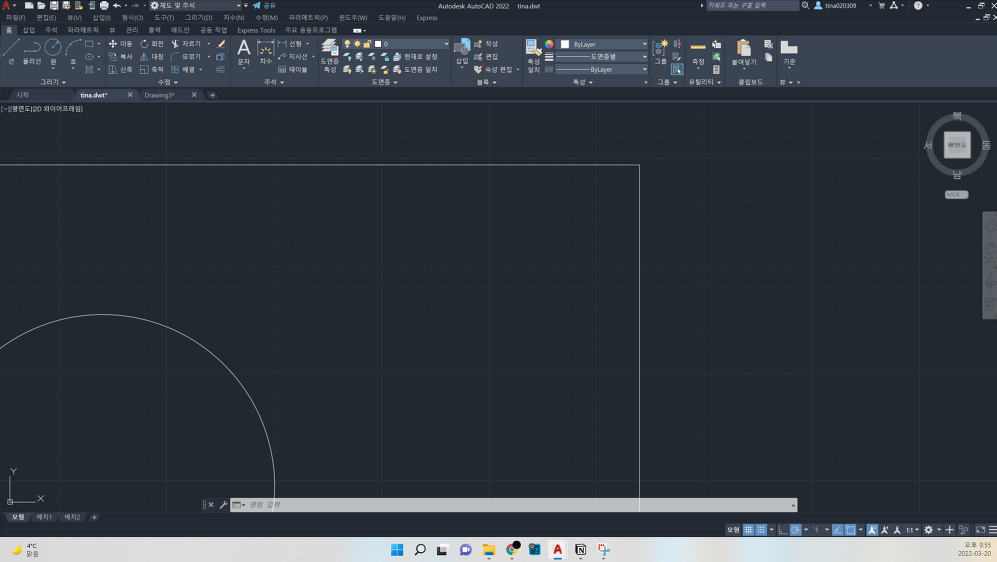

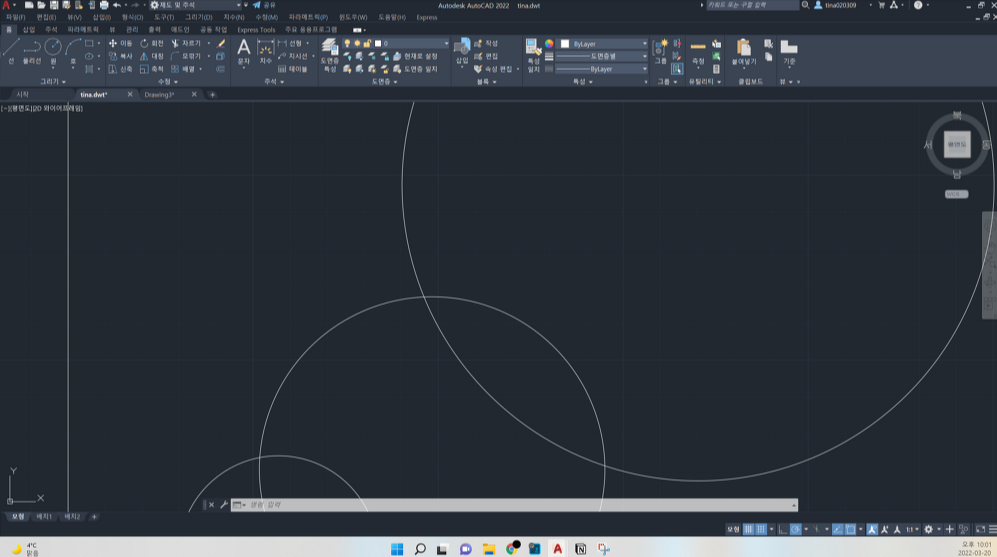

이렇게 도면에 그려진 객체가 화면 전체에 가득차게 그려진다.

도면 한계로 지정된 영역도 무시된다.



****참고로 명령행 윈도우를 닫았다가 다시 표시해야 할 때에는 Ctrl + 9을 눌러주면 된다.

---

ⓔ p: 현재 화면 상태에서 바로 이전의 화면 상태로 되돌아 감. 연속적으로 사용 가능. 그 횟수만큼 전 단계 화면 상태로 넘어가게됨. (previous)



뭐 그냥 말 그대로 전 단계 화면 상태로 넘어간다.

---

ⓕ s: 축척, 배율을 입력하여 도면을 확대 또는 축소시켜 볼 수 있음.



zoom > s> 축척 비율 입력



-축척 비율 입력

n은 상수

• 전체 화면 기준 n배 확대하고 싶을 때 입력값 : n
• 현재 화면 기준 n배 확대하고 싶을 때 입력값: nx
• 종이영역과 모델 영역의 축적비를 1:n으로 조정하고 싶을 때 입력값: nxp

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: a

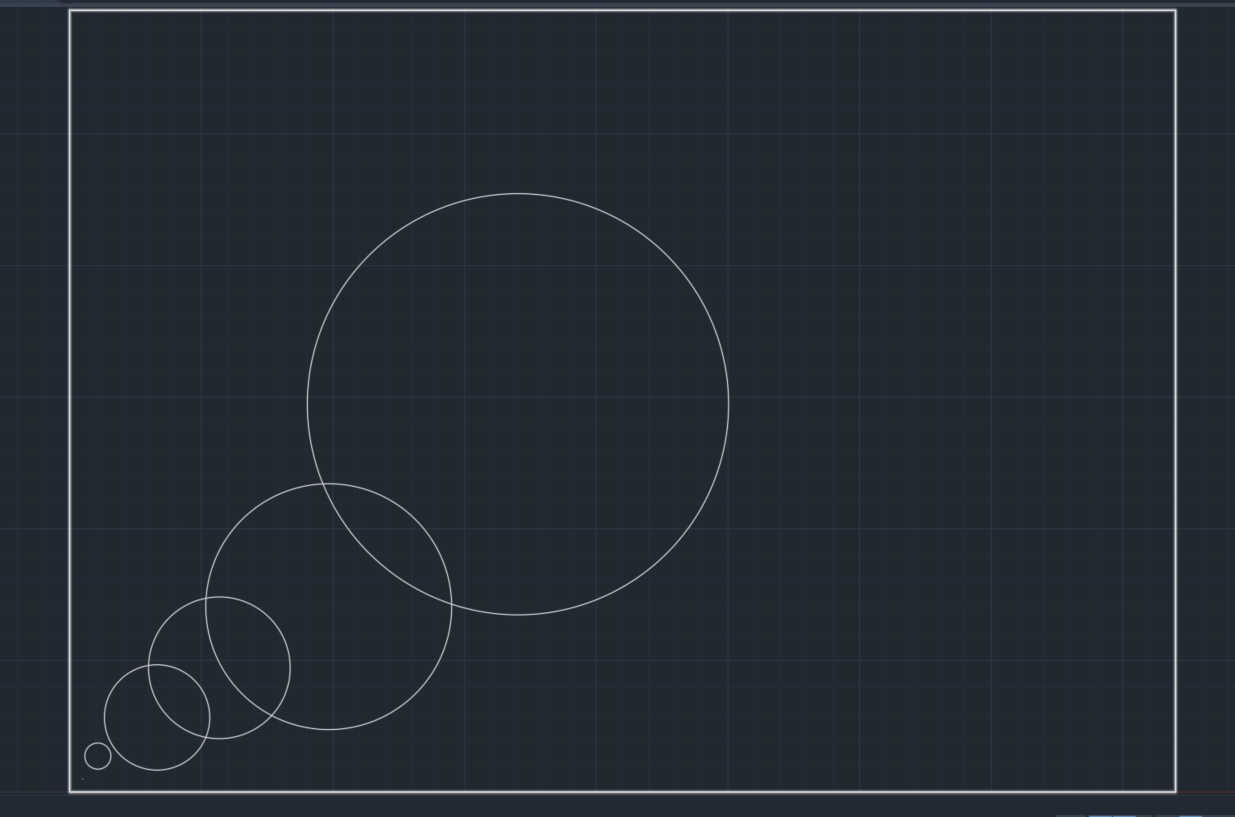

zoom > a 를 했을 때의 상황이다.



여기서

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: s
축척 비율 입력 (nX 또는 nXP): 4

를 하면

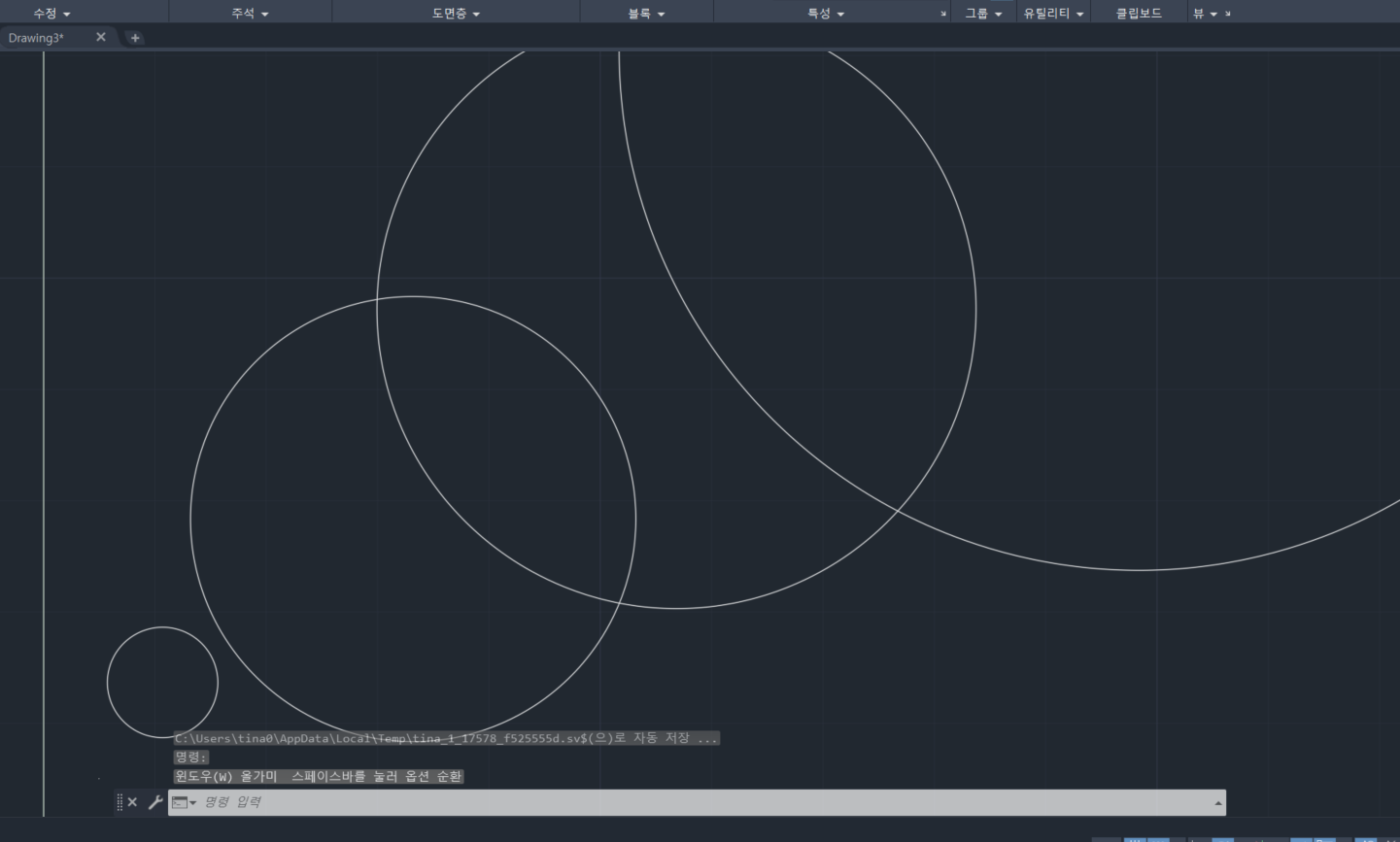

이러헥 전체 화면 기준 4배 확대되었다.







다시 zoom > a를 해보자.

그리고 이번엔

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: s
축척 비율 입력 (nX 또는 nXP): 2x
명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: s
축척 비율 입력 (nX 또는 nXP): 2x

이렇게 해보자.

똑같은 전체화면을 시작으로, 전체화면 기준 4배 확대 == 현재 화면 기준 2배 확대 and 현재 화면 기준 2배 확대

이다.

---

ⓖ w: 사각형 영역에 그려진 객체가 화면에 가득 차게 보임. 원하는 부분을 확대할 수 있어서 많이 사용함.

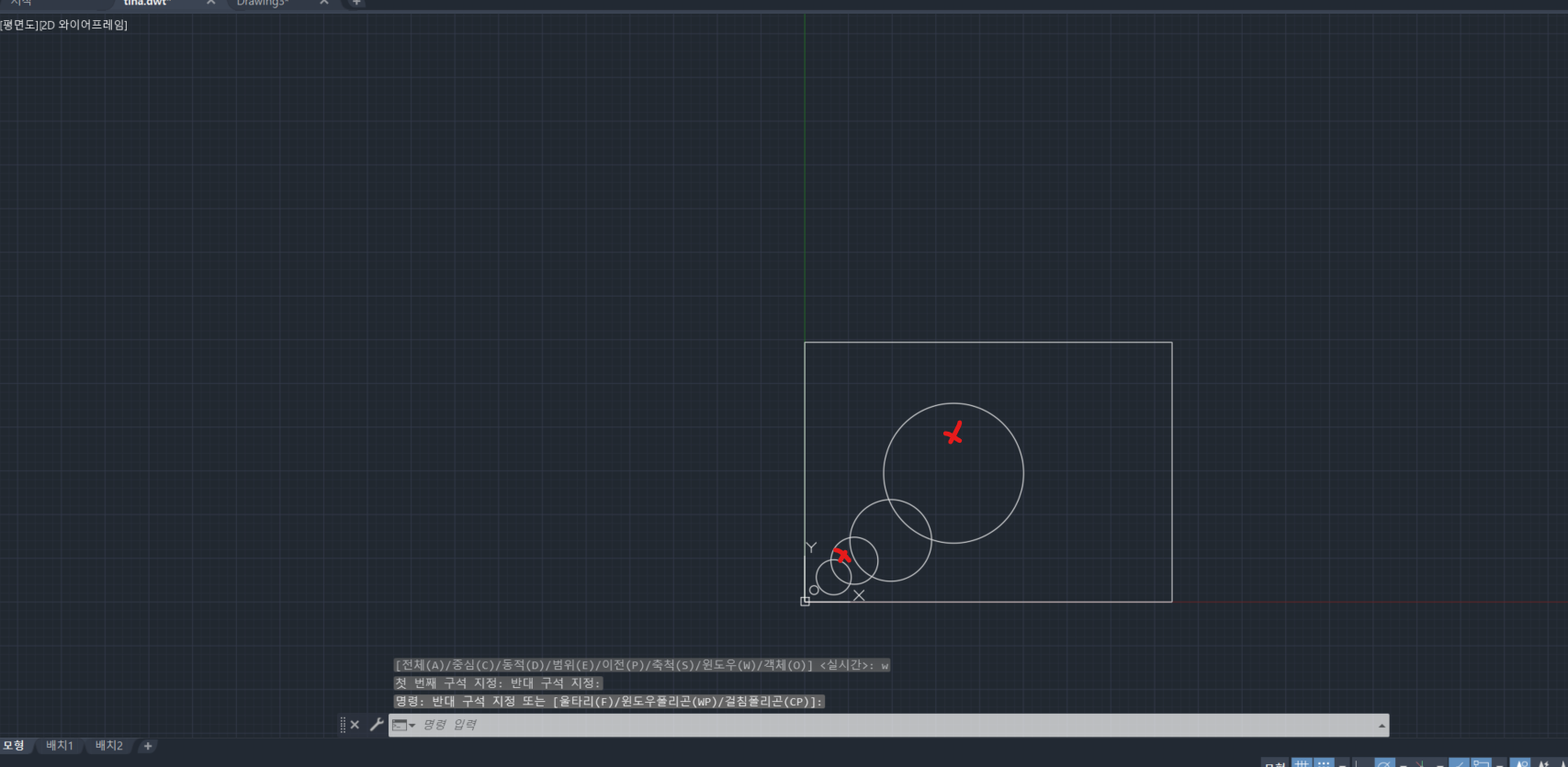

zoom > w > 첫번재 구석 지정 > 반대 구석 지정



이렇게 지정하면



엔터를 눌렀을 때

이렇게 뜬다.



사실 w랑 d의 차이는 크게 모르겠다.

그날 그날 쓰고 싶은 거 쓰면 되겠지?

---

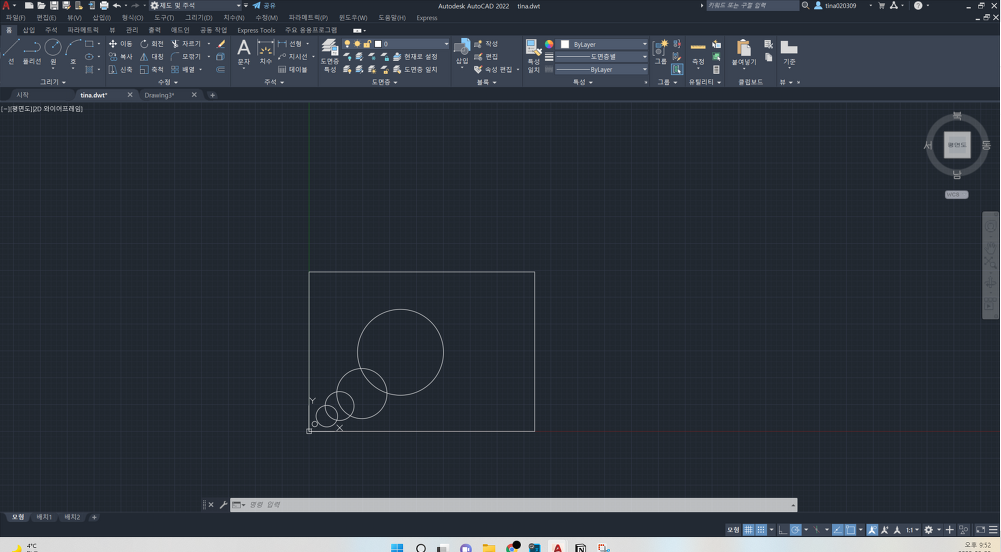

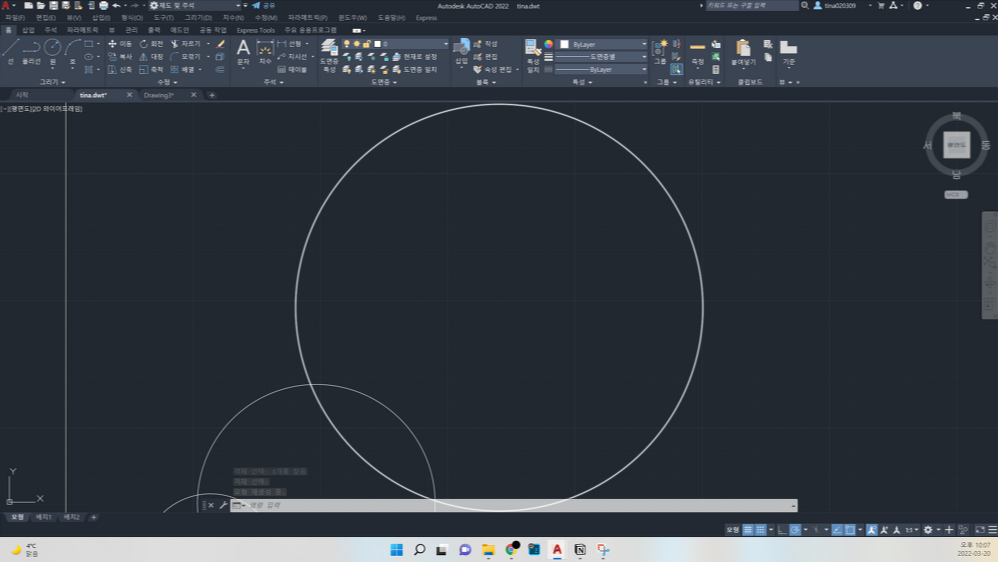

ⓗ o: 선택한 객체를 화면 가득 차게 표시함.

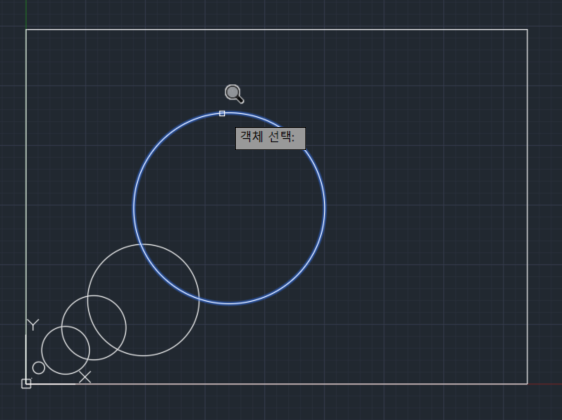

zoom > o > 마우스를 이용해 객체 선택 > 키보드 [enter] 누르기

명령: ZOOM
윈도우 구석 지정, 축척 비율(nX 또는 nXP) 입력 또는
[전체(A)/중심(C)/동적(D)/범위(E)/이전(P)/축척(S)/윈도우(W)/객체(O)] <실시간>: o
객체 선택: 1개를 찾음

이렇게 객체 선택을 한 후에 키보드 [enter]을 누르면 그 객체가 줌된다.

이렇게!

---

ⓘ 실시간: 마우스 커서가 돋보기 모양으로 바뀜. 마우스 왼쪽 버튼을 누르고 위쪽으로 드래그하면 확대, 아래쪽으로 드래그하면 축소됨.

원하는 화면이 되었을 때 키보드 [esc]나 [enter]을 누른다.







5. PAN : 초점 이동:

도면을 위아래, 옆으로 이동하면서 원하는 부분을 찾을 때 사용함.

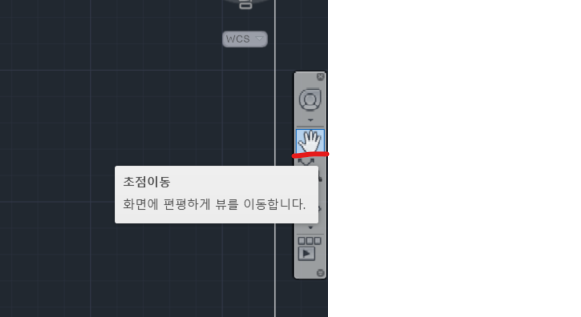

탐색 막대> 초점 이동

OR

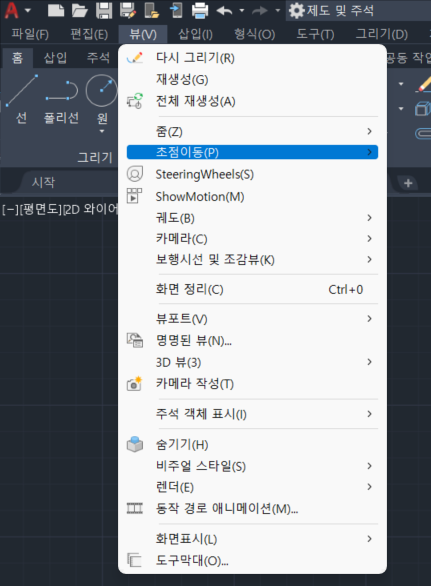

메뉴막대 > 뷰 > 초점 이동

OR

명령어: PAN



종료하고 싶으면 마우스 오른쪽 버튼 눌러서 [종료]하면 된다.



근데 사실 가장 쉽게 PAN할 수 있는 방법이 있다.



마우스 휠 버튼을 누르고 드래그 하는 것이다.

이보다 쉬운 방법은 없다.





6. 객체 스냅(OSNAP)

엄청 엄청 중요한 객체스냅

객체 스냅을 이용하면 객체에서 중심점, 끝점, 중간점과 같은 정확한 위치를 지정할 수 있음.

다른 객체를 기준으로 다른 객체를 그릴 때 정확한 위치를 객체 스냅을 이용해 지정할 수 있음.



-실행 방법:

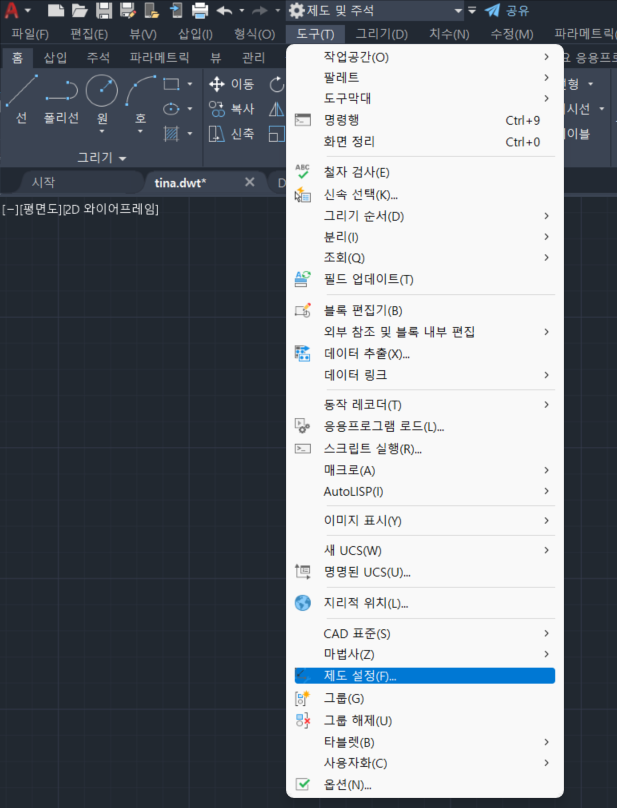

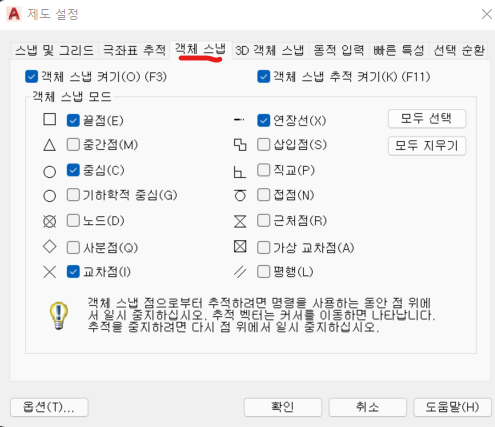

메뉴 막대 > 도구 > 제도 설정 > [객체 스냅] 탭

OR

상태 표시 막대 > 객체 스냅

OR

명령어 OSNAP

---

객체 스냅을 설정할 수 있다.

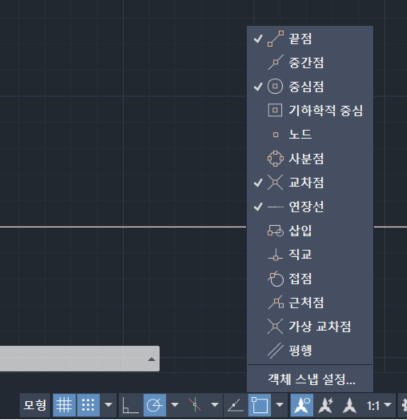

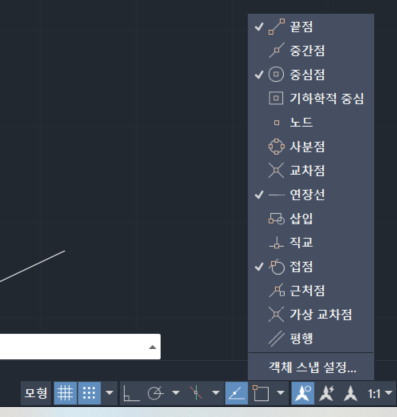

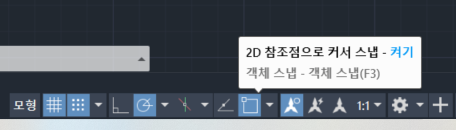

상태 표시 막대> [객체 스냅]

에 마우스 커서를 대고 마우스 오른쪽 버튼을 누르면

이렇게 뜨는데 여기서 객체 스냅을 선택할 수 있다.

여기서 선택을 해주면 항시 추적을 해준다..



여러개의 객체 스냅이 선택되어 있는 경우 커서의 중심에서 가장 가까운 객체 스냅이 선택됨.





도면 그리기 명령을 실행하면서 객체 스냅을 사용해야 하는 경우

키보드 [shift] + 마우스 오른쪽 버튼 을 누른다.

그러면 이렇게 바로 가기 메뉴가 나타난다.



하나의 객체는 여러가지 객체 스냅을 가질 수 있다.

---

ⓐ시작점 : 기준점에서 원하는 거리 상의 지점을 찾아준다.



-예시:

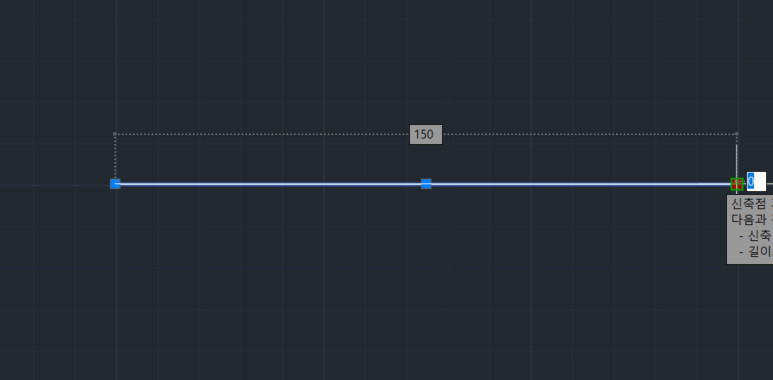

길이 150짜리 선이 있다.

이 라인의 왼쪽 끝점에서 30만큼 떨어진 지점에 반지름 10짜리 원을 그리고 싶다.



그러면 이렇게 하면 된다.

명령: CIRCLE
원에 대한 중심점 지정 또는 [3점(3P)/2점(2P)/Ttr - 접선 접선 반지름(T)]: _from 기준점: <간격띄우기>: @30,0
원의 반지름 지정 또는 [지름(D)] <80.0000>: 10

circle > 키보드 [ctrl]+ 마우스 오른쪽 버튼 > [시작점] 누르기 >주어진 선의 왼쪽 점(객체 스냅- 끝점) 클릭> @30,0 입력(기준점으로부터의 거리) > 10(반지름) 입력

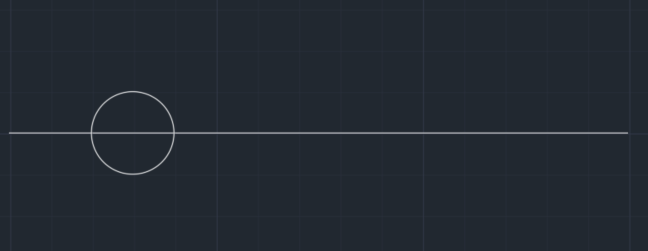

그러면 이렇게 완성된다.



**시작점을 누르면 명령행 윈도우에 '_from 기준점'이 추가된다. 기준점을 입력하라는 뜻이다.

---

ⓑ 2점 사이의 중간: 두 지점 사이의 중간 지점을 찾을 수 있다.



-예시

명령: RECTANG
첫 번째 구석점 지정 또는 [모따기(C)/고도(E)/모깎기(F)/두께(T)/폭(W)]: 10,10
다른 구석점 지정 또는 [영역(A)/치수(D)/회전(R)]: @100,100

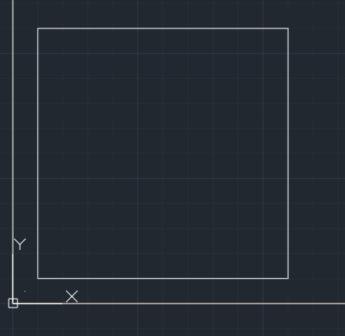

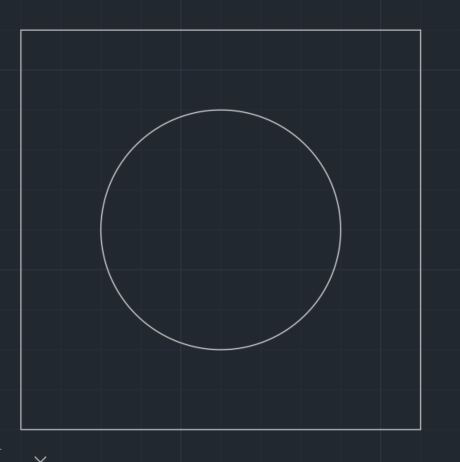

정사각형을 하나 그렸다.

이 정사각형의 대각선의 중점을 중심으로 하는 원을 그려볼 거다.



명령: CIRCLE
원에 대한 중심점 지정 또는 [3점(3P)/2점(2P)/Ttr - 접선 접선 반지름(T)]: _m2p 중간의 일차 점: 중간의 이차 점:
원의 반지름 지정 또는 [지름(D)] <30.0000>:

circle > 키보드 [ctrl]+ 마우스 오른쪽 버튼 > 2점 사이의 중간 > 정사각형의 마주보는 두 꼭짓점 지정(그 중점이 원의 중심이 됨) > 원의 반지름 지정



---

ⓒ 끝점 : 선, 호 , 열린 폴리선 등의 끝점을 찾아줌.

ⓓ 중간점: 선, 호, 열린 폴리선 등의 중간점을 찾아줌

ⓔ 교차점: 서로 교차하는 객체와 객체의 교차점을 찾아줌.

(일반 객체와 문자가 교ㅏ하는 경우 교차점을 찾을 수 없음)

ⓕ 가상 교차점: 3D 공간에서 객체의 원래 경로를 따라 연장되어 교차되는 가상의 교차점을 찾아줌.

ⓖ 연장선: 객체의 연장선상에 있는 하나의 지점을 찾아줌.

-실습

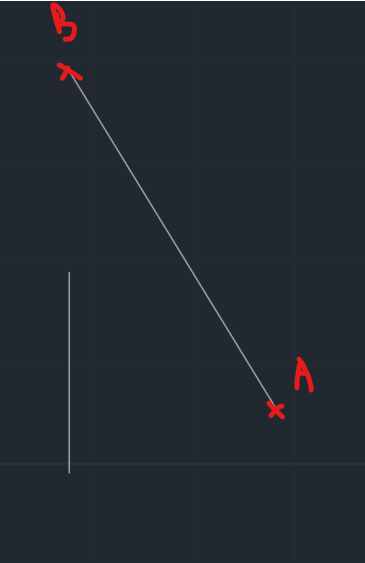

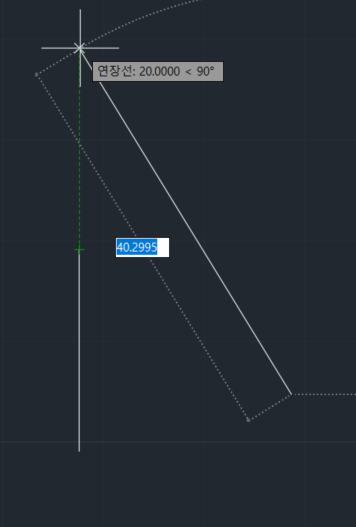

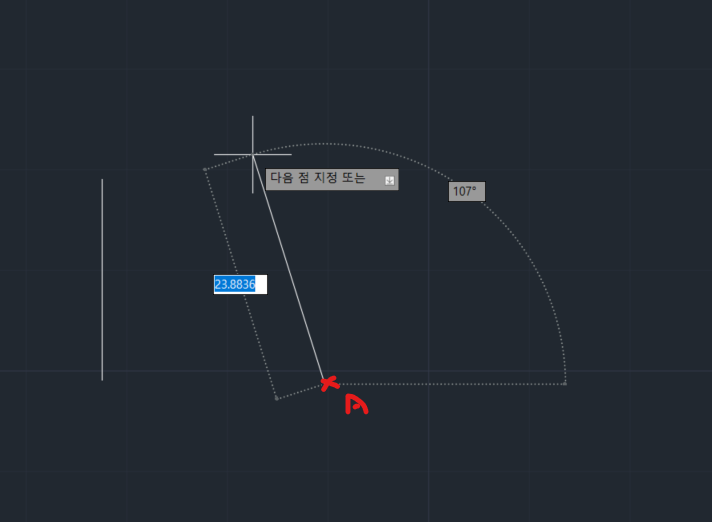

이 직선의 연장선 위에 있는 점(점 B)과 다른 한 점(점 A)을 이은 직선을 만드려고 한다



먼저 line을 키고 점 A를 찍어준다.

그리고 키보드 [shift] + 마우스 오른쪽 버튼을 눌러 [연장선]을 선택한다.



연정선이 시작되는 점에 마우스 커서를 갖다 대고

원하는 지점에서 마우스 왼쪽 버튼을 클릭한다.



그러면

이렇게 된다.



ⓗ 중심점: 원, 호, 타원, 타원형 호의 중심점을 찾아줌.(중심은 면적에서의 중심을 의미)

ⓘ 사분점: 원, 호, 타원, 타원형 호의 0도, 90도, 180도, 270도 지점을 찾아준다. 호의 경우 사분점이 없을 수 없다.

ⓙ 접점: 곡선의 접점을 찾아줌. 접점을 찾아서 점선을 그릴 수 있음.

ⓚ 직교: 직각으로 만나는 지점을 찾아줌.(직교점은 반드시 한 점을 지정하고 다음 점에서 사용해야 함.

ⓛ 평행: 그려져 있는 객체와 평행선상의 한 지점을 찾아줌.



ⓜ 노드: 점 객체는 위치 정보만 있고 크기가 없는 객체로 도면의 점 객체를 찾아줌.

치수 선 그릴 때 보통 이런 노드가 생성된다.

노드의 표식기는 원 모양에 x 표시이다.





7.

객체 스냅을 켜주면

즉,

이거를 켜주면

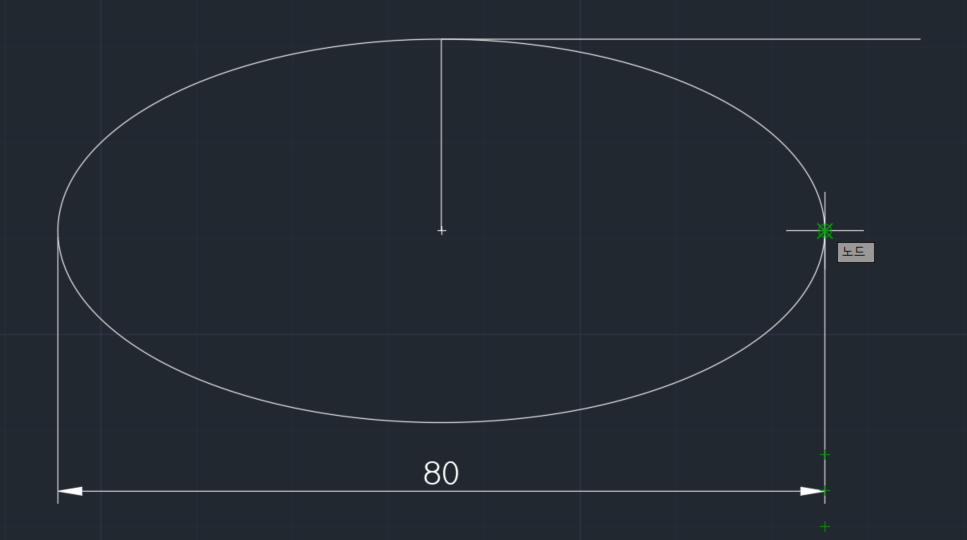

지정해 놓은 이것들이 알아서

'저 여기 있어요' 라고 표시를 한다.



8. 실습

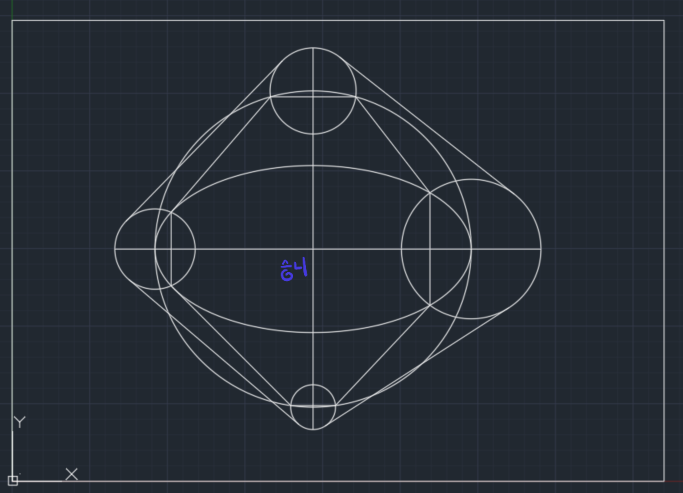

이걸 그려보는 실습이다.

성공성공!!



9. 각도측정

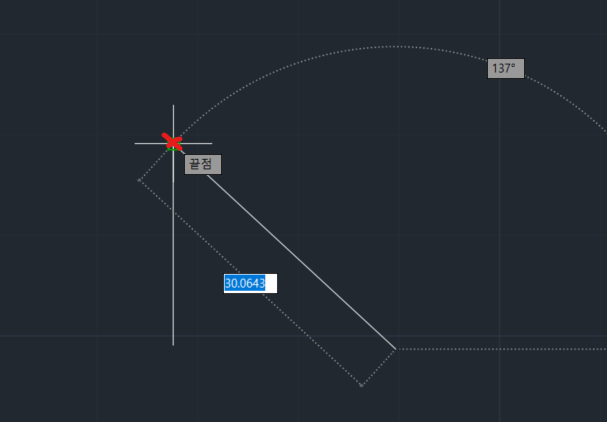

이 두선이 어떤 각도를 이루고 있지 궁금할 때

명령어 dan을 입력하고

두 선을 각각 지정해주면 각이 나온다.



10. 정사각형 기호 입력

\U+25A1

을 입력하면 된다.





10. 반지름 치수를 입력하려면

리본메뉴 - 주석 - 중심 표식 을 누르고 중심 표식을 하고자 하는 객체를 선택할 후에

리본메뉴- 주석- 치수 를 누르고 원 위에 마우스 커서를 올려 둔 다음

r을 누른다.

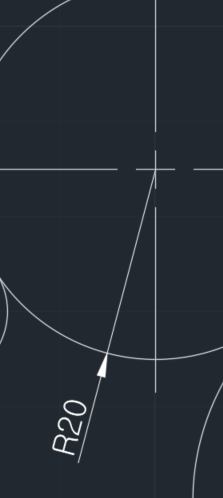

 그러면 이렇게 만들 수 있다.





11. 일부분만 선택해제 하는 법

shift 키를 누르고 선택해제 하고자 하는 부분을 지정해주면 된다.





12. 실습

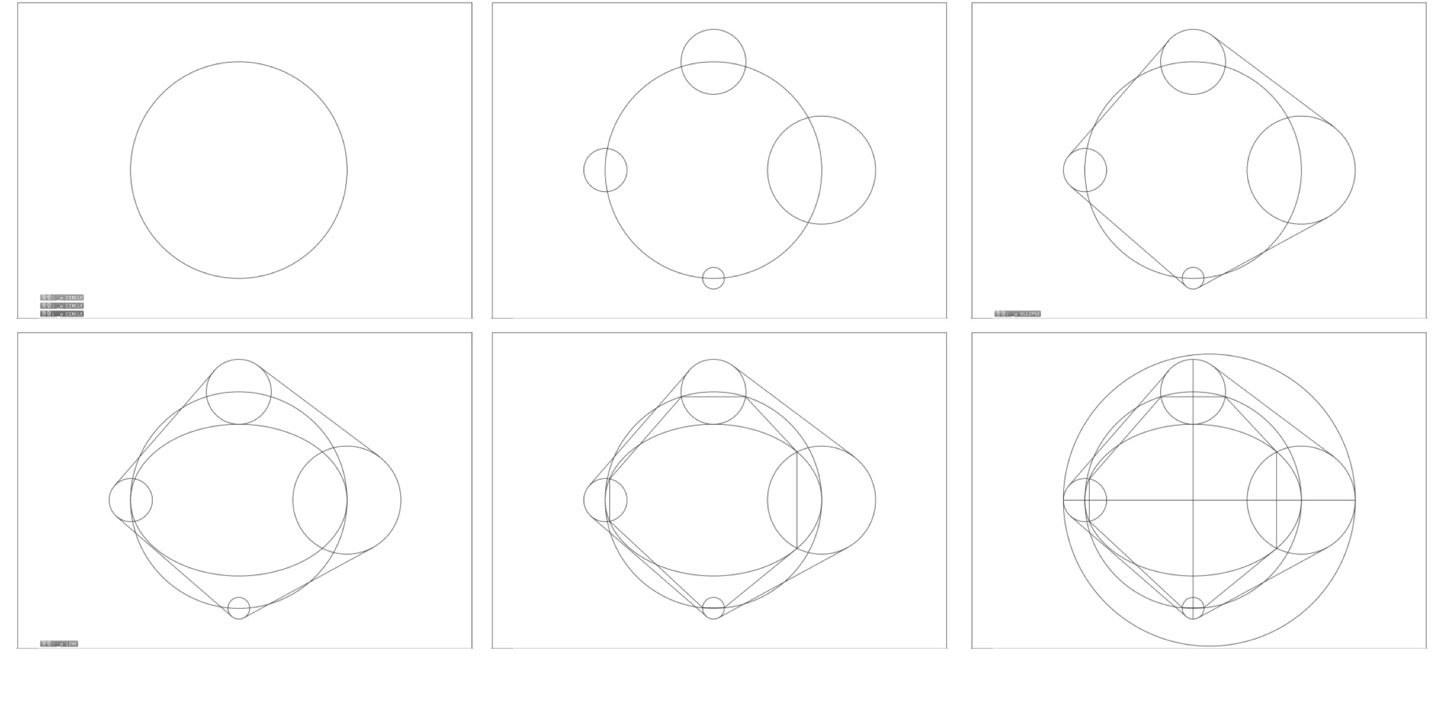

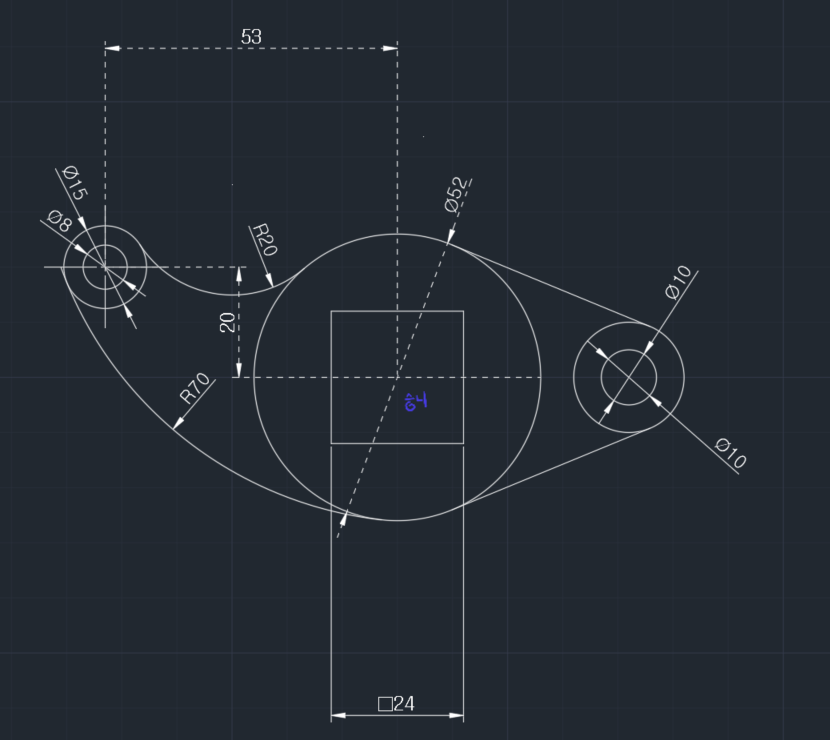

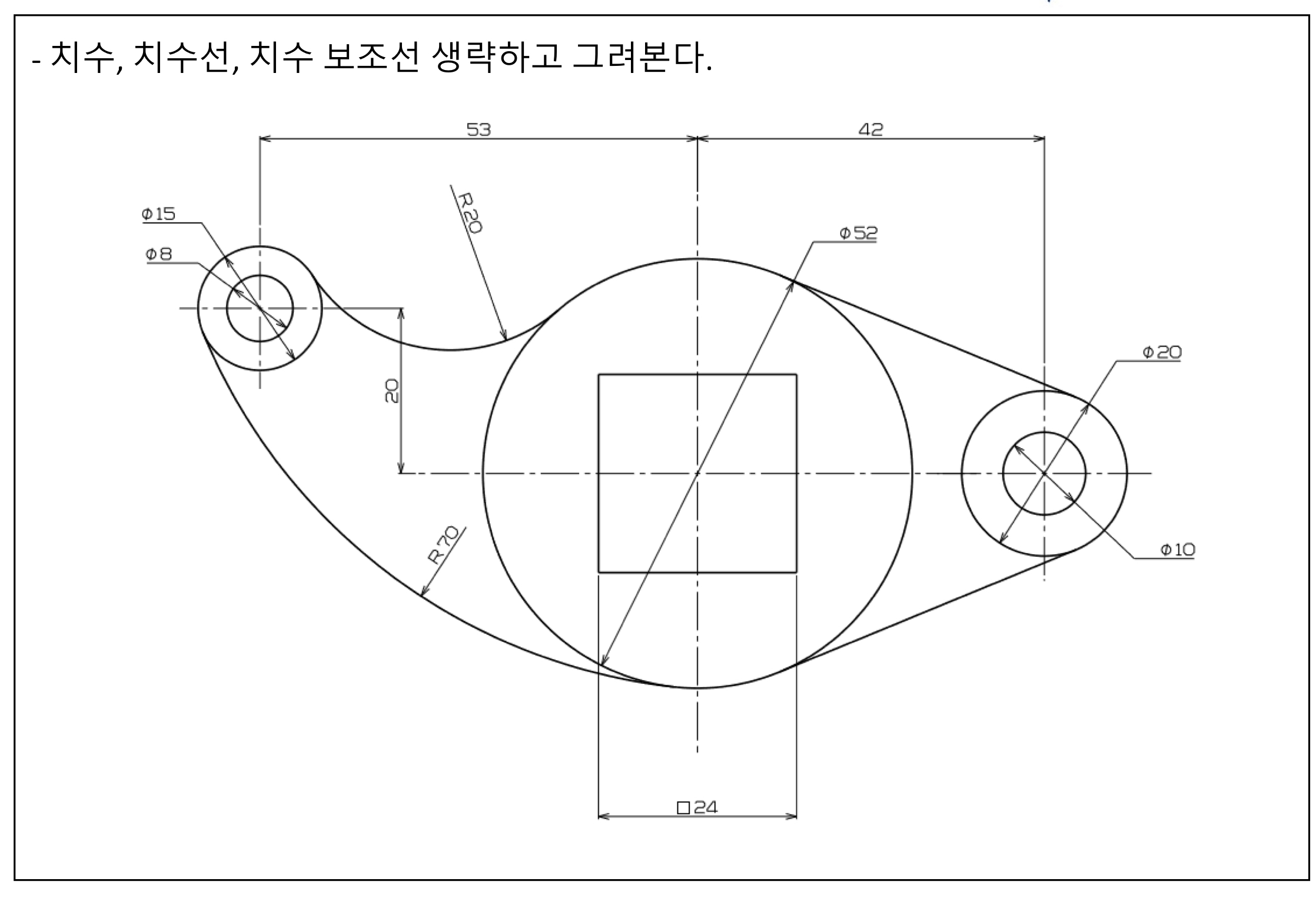

실습 예제 사진은 다음과 같다.

똑같지는 않지마 그래도 구글에서 검색해가며 나름 그려봤다.



정말 쉽지 않다...
